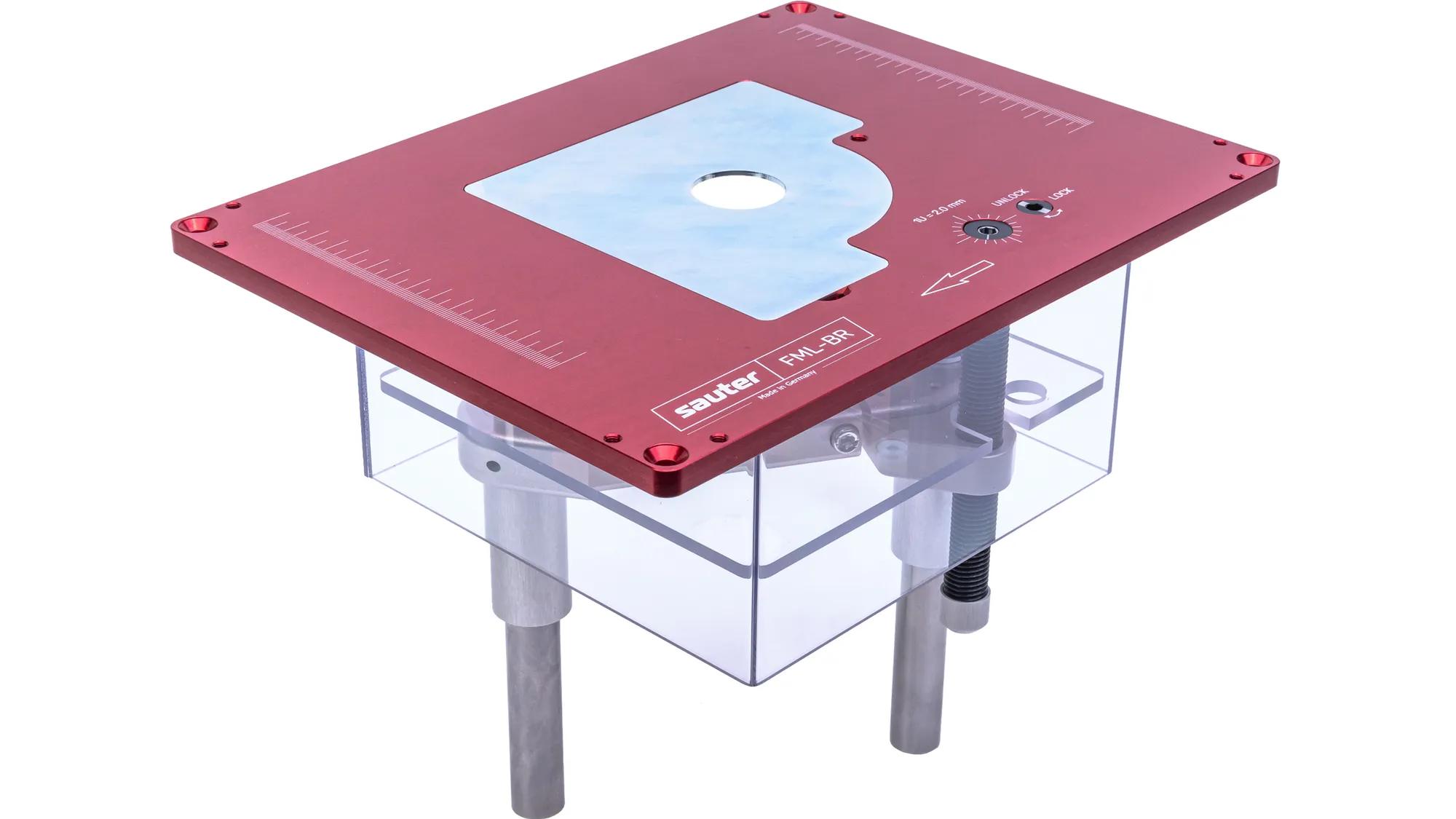

banco fresa sauter FML-BR Red Edition

Dati tecnici

• SOLLEVAMENTO der motore fresa FML-BR
• Max. Fresa
  86 mm
• Ø apertura per la fresa
  98 mm
• Distanza di traslazione
  100 mm
• Regolazione dell'altezza dall'alto con brugola (5 mm)
• Corsa di regolazione per giro
  2 mm
• Blocco del mandrino dall'alto con esagono incassato (5 mm)
• Dimensioni della piastra di inserimento
  306 x 229 x 9 mm
• Raggio d'angolo della piastra di inserimento
  R6
• Dimensioni (LxPxH)
  306 x 229 x 213 mm
• Peso
  circa 4,0 kg
• Ø Attacco per tubo di aspirazione (interno/esterno)
  22/25 mm
• anodizzato rosso

Motore fresa Suhner UAK30RF SPZ12

Potenza in ingresso

1.530 watt

Velocità infinitamente variabile

3.500 - 30.000 giri/min

Coppia

0,4 Nm

Tensione

230 Volt / 50 Hz

Ø massimo della fresa

55 mm Fresa: 55 mm

Livello di pressione sonora

86 dB, K = 3 dB (i valori corrispondono al livello di pressione sonora alla massima velocità di rotazione)

incl. pinza di serraggio

8 mm

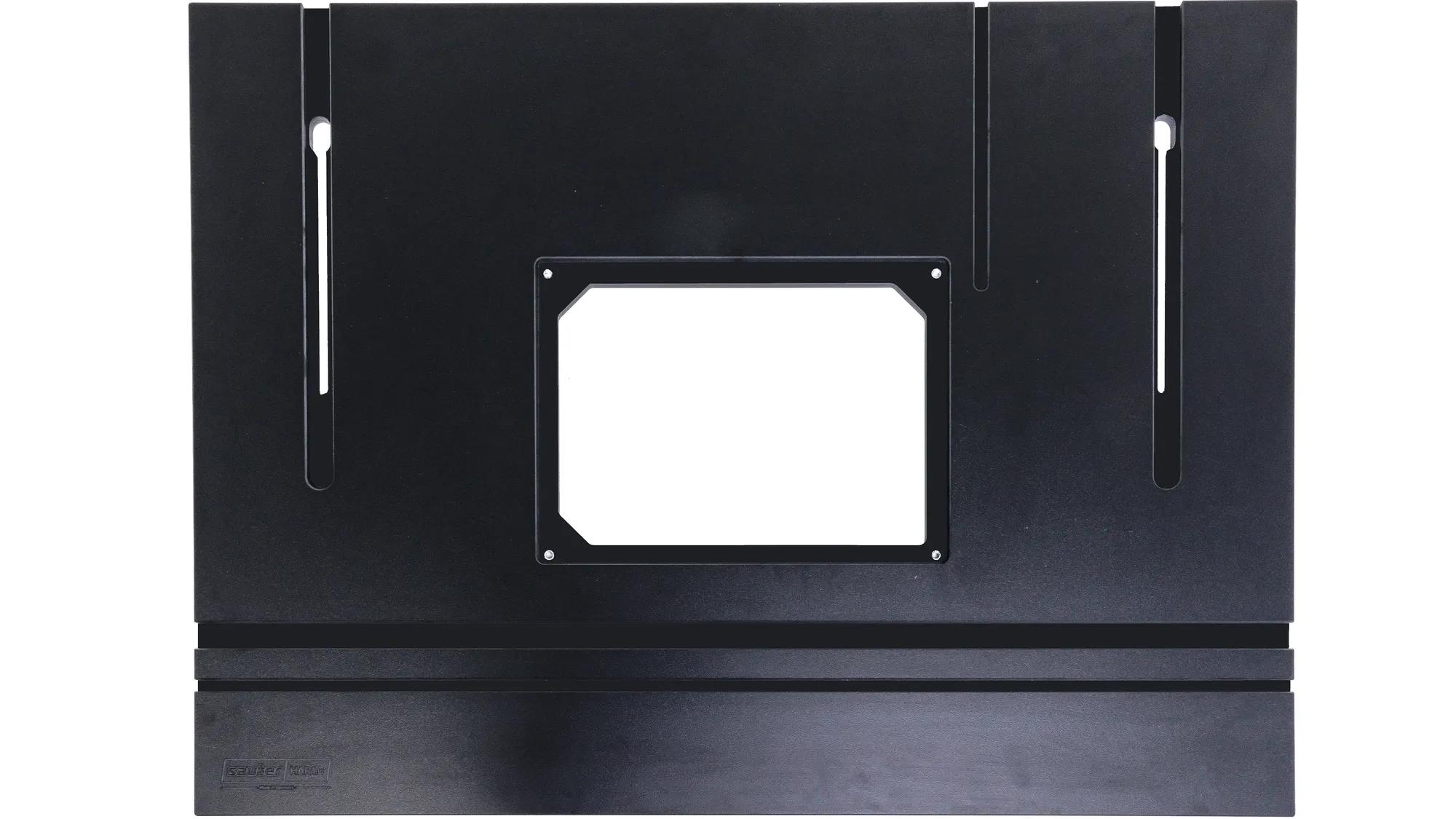

Piano del banco fresa HPL compatto

Dimensioni del piano del banco fresa

816 x 610 x 20 mm

Materiale

laminato RESOPAL® (HPL) in conformità a EN 438 e ISO 4586

Dimensioni del taglio

306 x 229 x 9 mm - compresi gli inserti filettati per il fissaggio

Colore

nero

Cura e pulizia

La superficie può essere pulita con soluzioni di sapone neutre. Lo sporco ostinato può essere rimosso con solventi. Evitare l'uso di detergenti abrasivi (ad es. polvere abrasiva).

Peso

12 kg

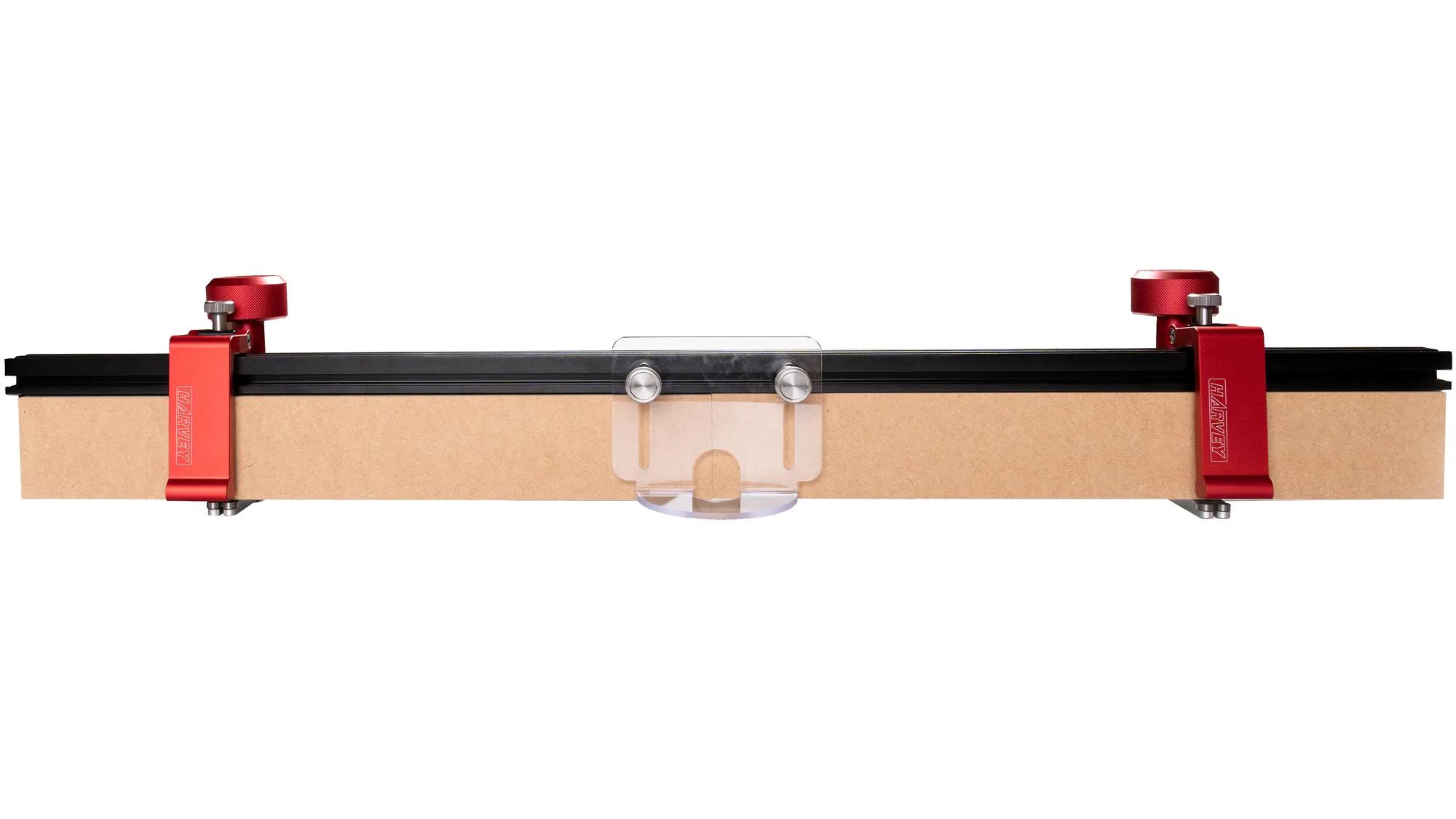

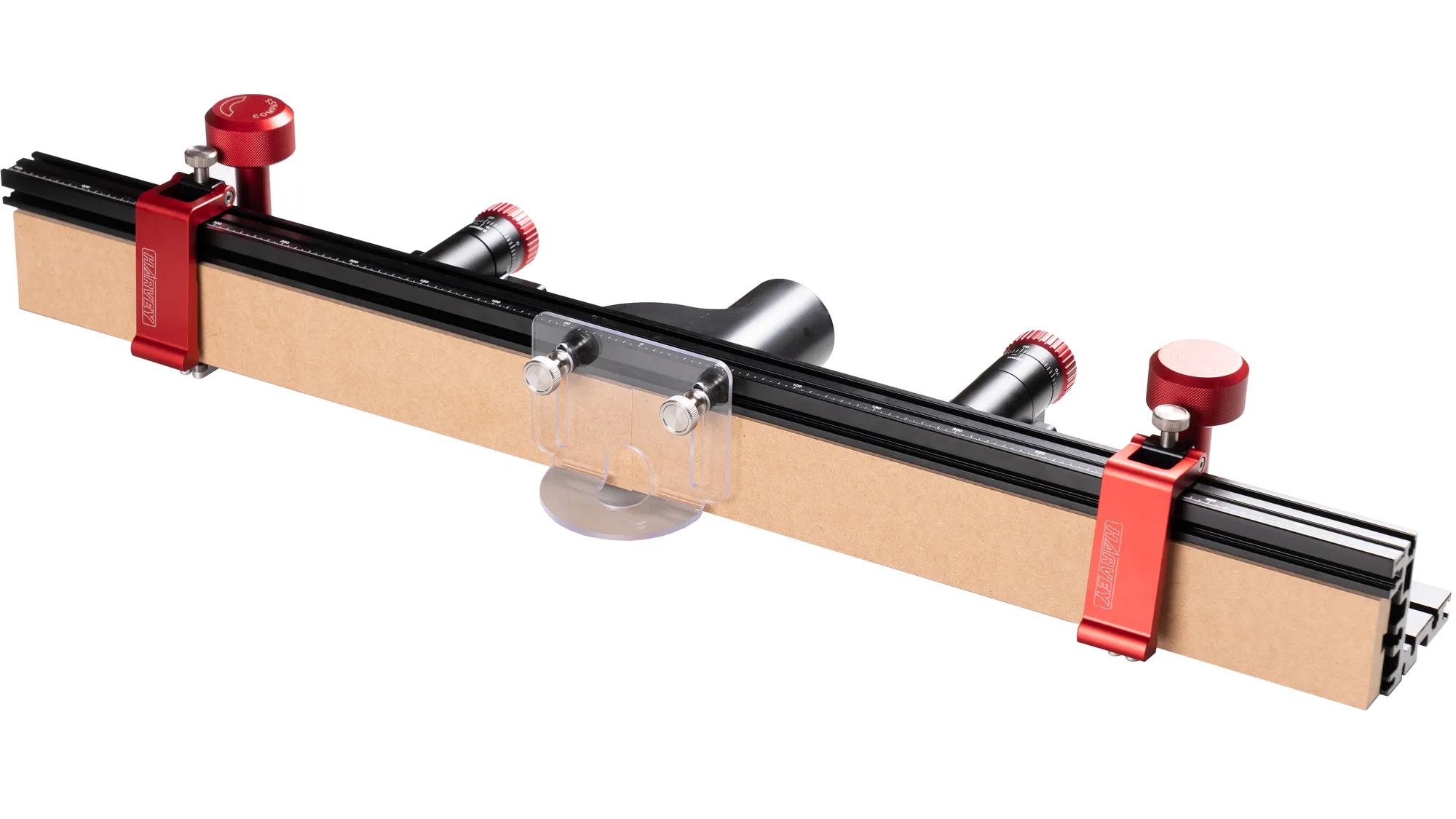

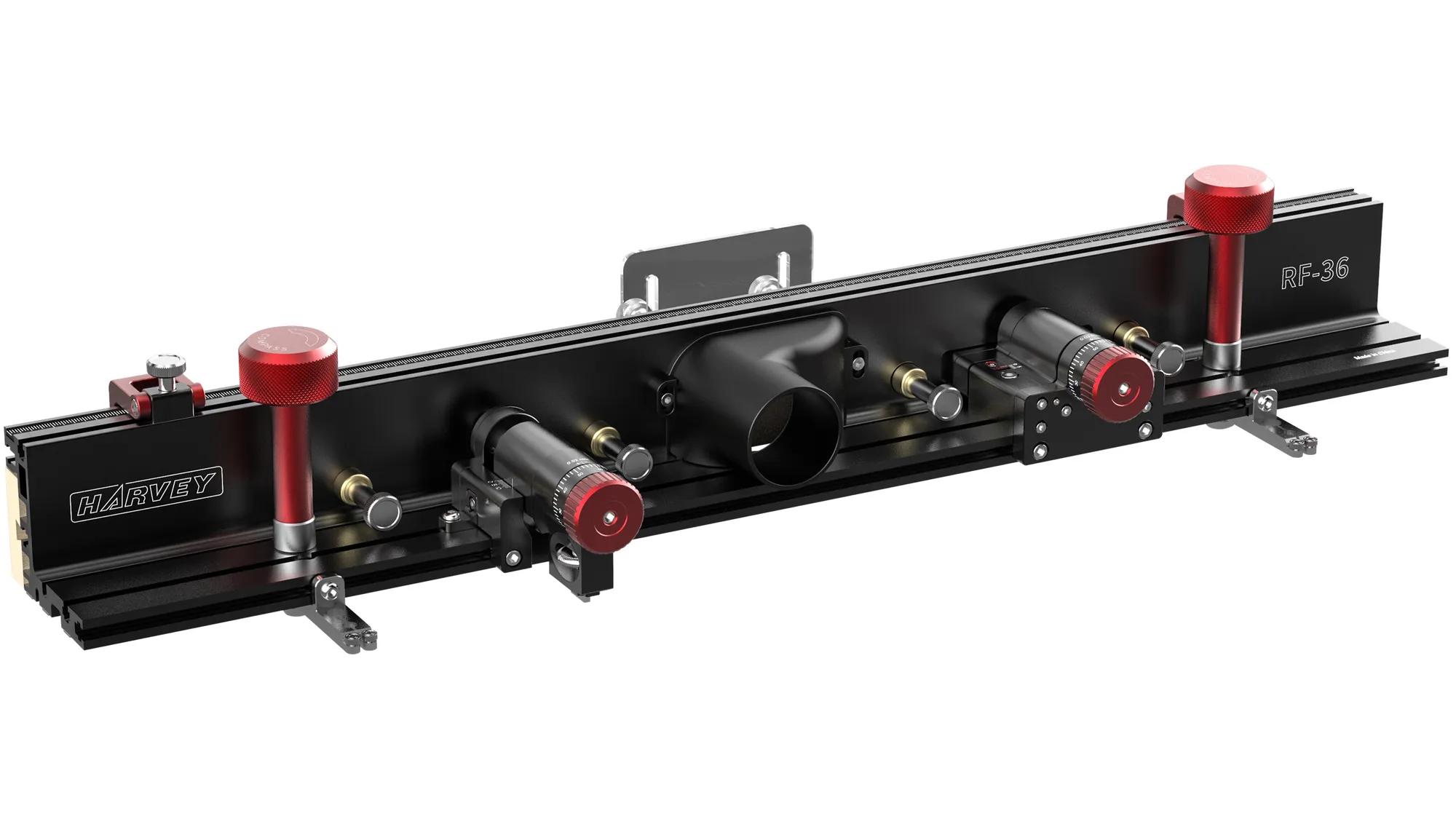

Recinzione per la fresatura Harvey

Dimensioni della battuta

915 x 113,5 x 91 mm

Dimensioni ganasce

450 x 67 mm

Massima corsa di regolazione ganasce

178 mm. Corsa di regolazione delle ganasce: 178 mm

Corsa di regolazione fine della battuta

12,7 mm

Corsa di regolazione fine della ganascia pick-up

6,35 mm

Scala

metrica

Regolazione fine della <strong>battuta</strong>

0,02 mm (1 giro corrisponde a 1 mm di corsa di regolazione)

Regolazione fine della <strong>ganascia di presa</strong>

0,02 mm (1 giro corrisponde a una corsa di regolazione di 1 mm)

Ø attacco esterno per tubo di aspirazione

63,5 mm

Ø Attacco interno per tubo di aspirazione

57,5 mm

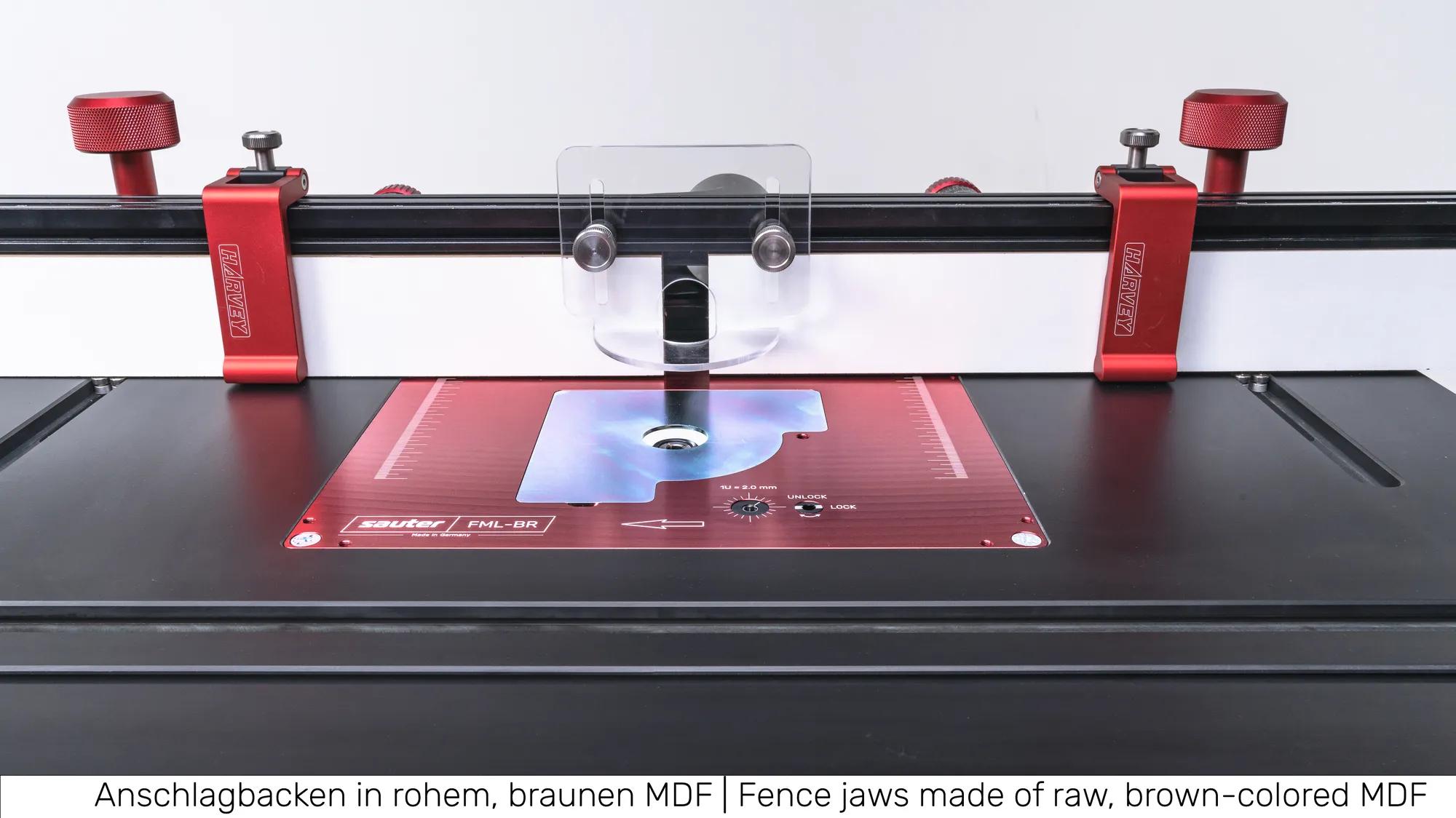

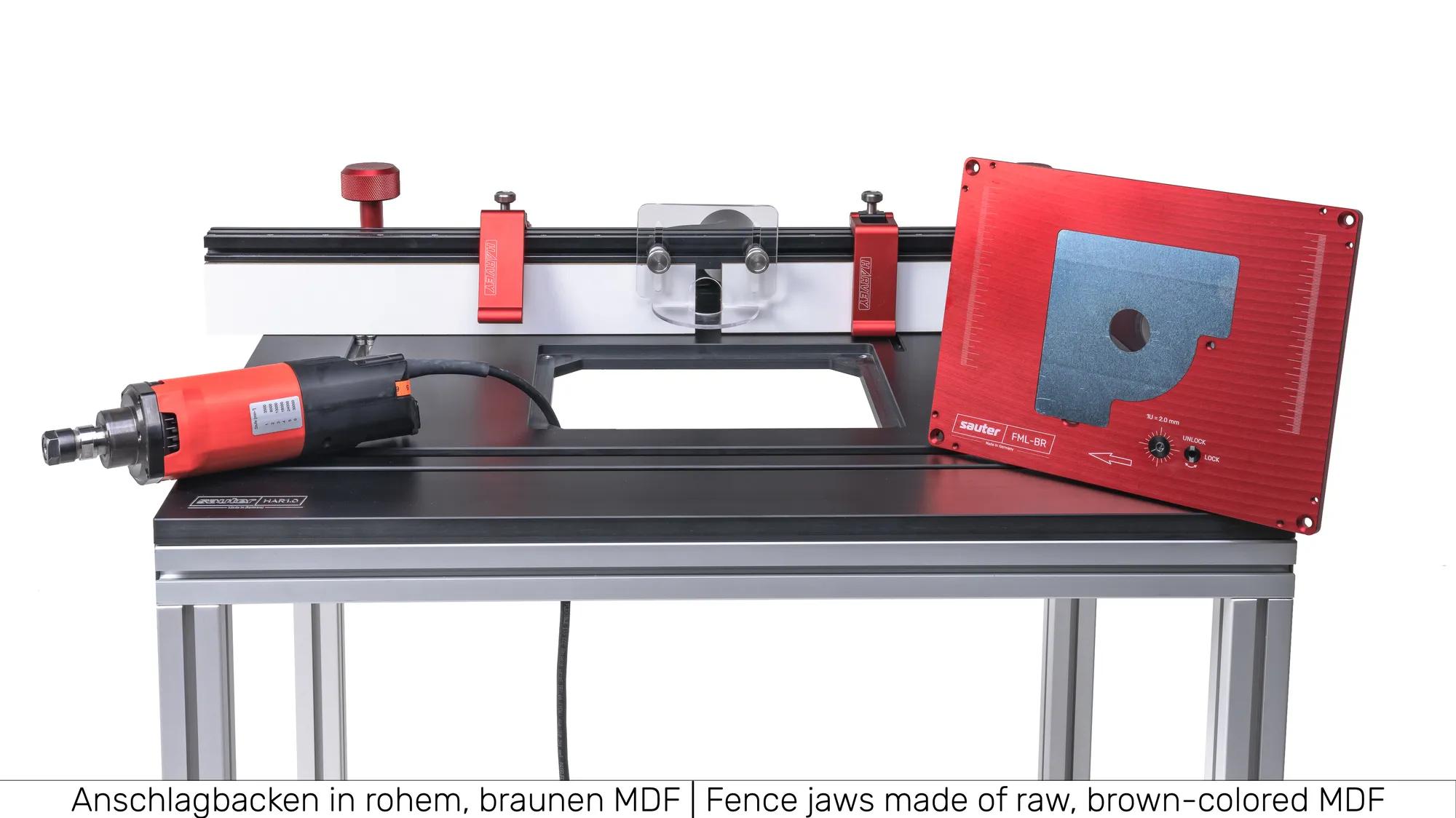

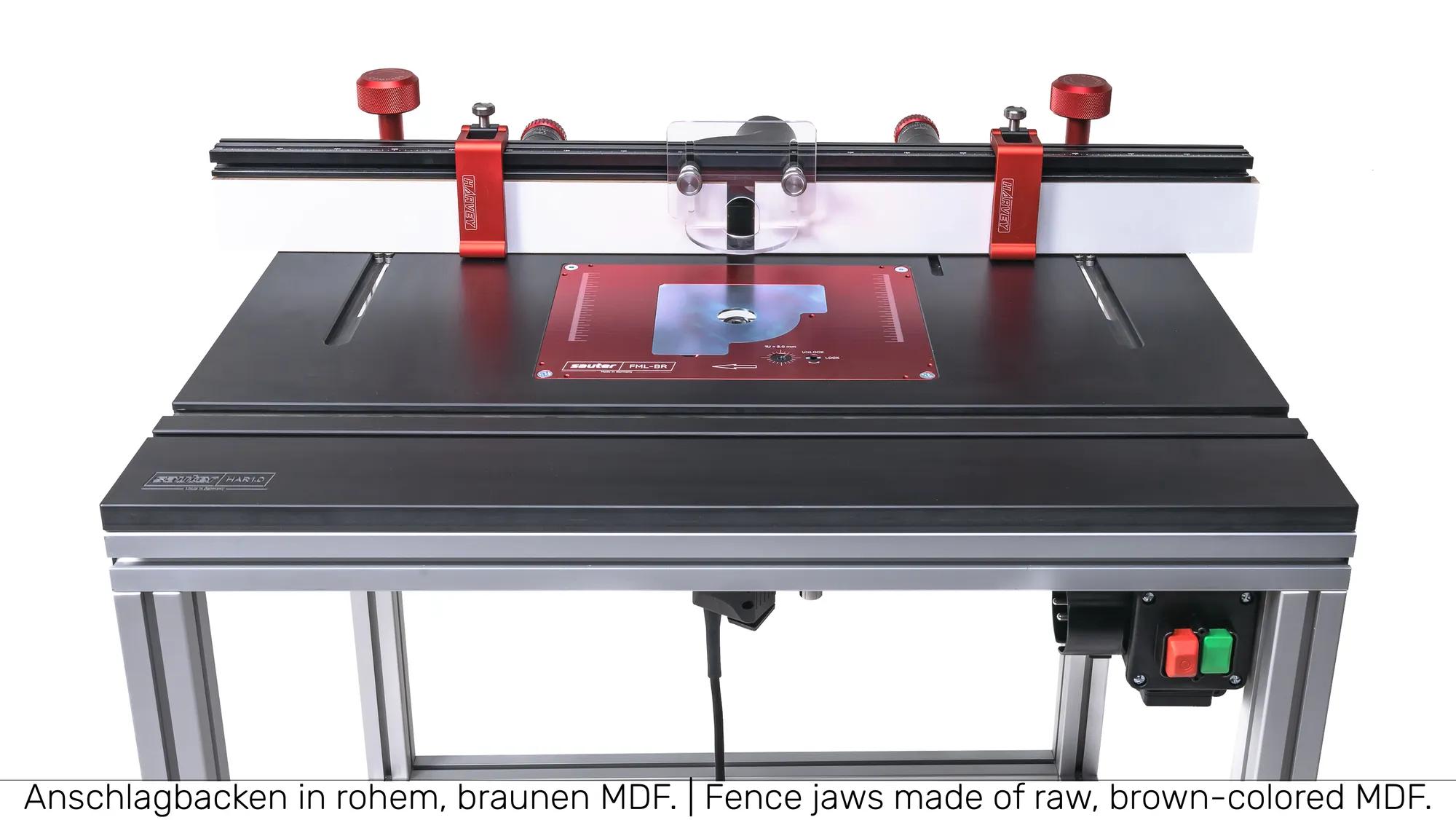

Entrambe le ganasce di arresto sono fornite in MDF grezzo (marrone)

Telaio di base UG1.0

Dimensioni

816 x 610 x 880 mm

Altezza senza piedini di livellamento

835 mm

Profilo

45 x 45 mm

tutti e quattro i lati scanalati

Capacità di carico molto elevata

Superficie anodizzata per una migliore scorrevolezza e un aspetto più gradevole

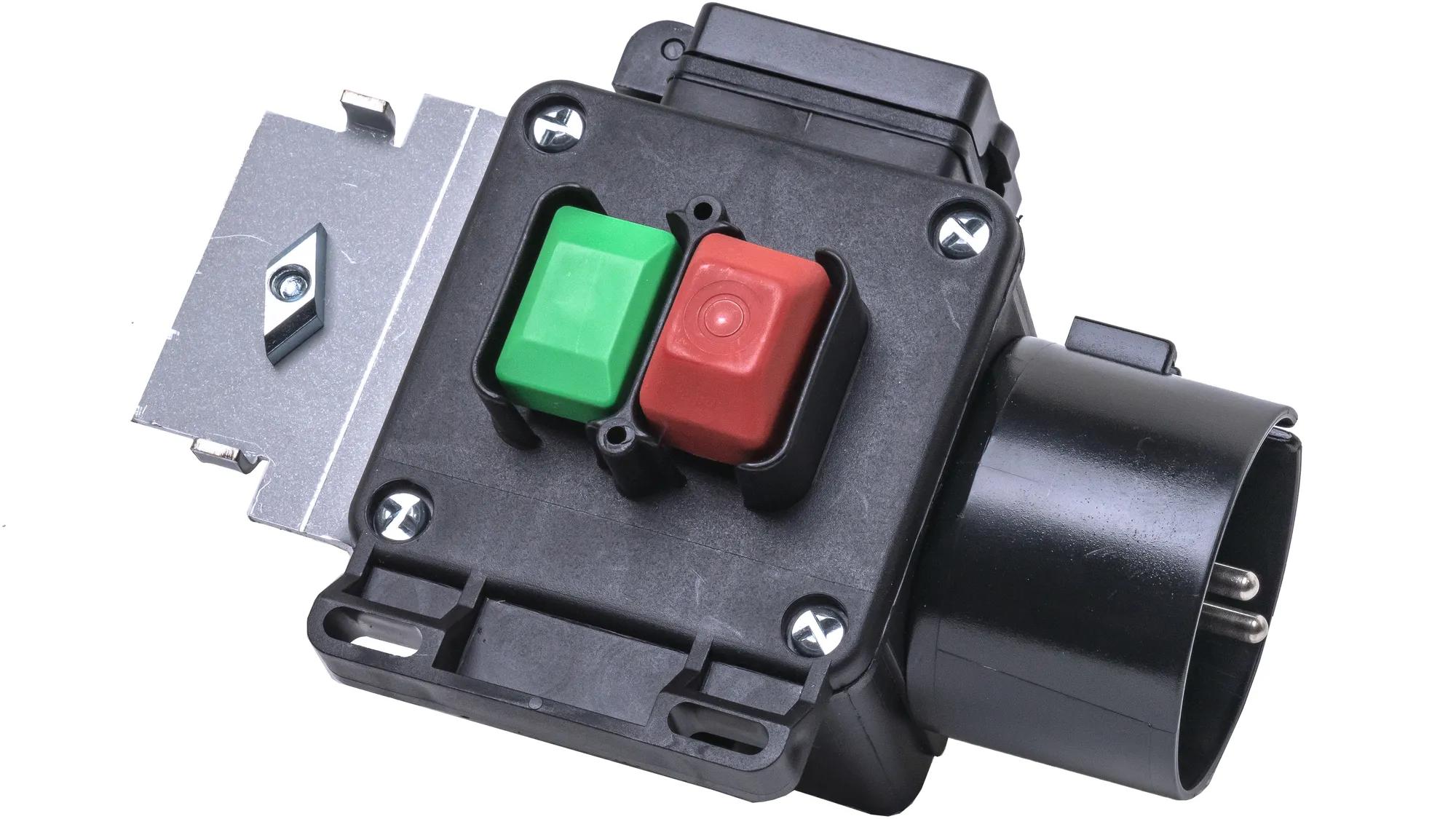

Interruttore di sicurezza

Grado di protezione

IP44

Corrente di esercizio IE

13,5 A/250 V

Tensione di controllo universale UC

230 V/50 Hz

Categoria di utilizzo AC3

3 kW
