Mekanika Pack Fab + Tavolo sottovuoto

Name: Mekanika Pack Fab + Tavolo sottovuoto
Brand: MEKANIKA
SKU: MEK-M01627
Price: 25256.44 EUR
Availability: InStock

Dimensioni di lavorazione: 1300x2700 mm | Motore fresa da 2,2kW | Tavolo a vuoto - pacchetto completo Prenotate la vostra dimostrazione personale qui: Prenota demo

Tempi di consegna: 1 - 2 giorni

25.256,44 €

Marchio: MEKANIKA

n. art.: MEK-M01627

Peso: 606 kg

Info sui prodotti

Mekanika Pack FAB + tavolo a vuoto

Cosa si ottiene in aggiunta al kit macchina?

Interfaccia migliorata: grazie al touchscreen capacitivo da 13,3 pollici e alla tastiera personalizzata wireless, è possibile monitorare facilmente il codice G e controllare la macchina.

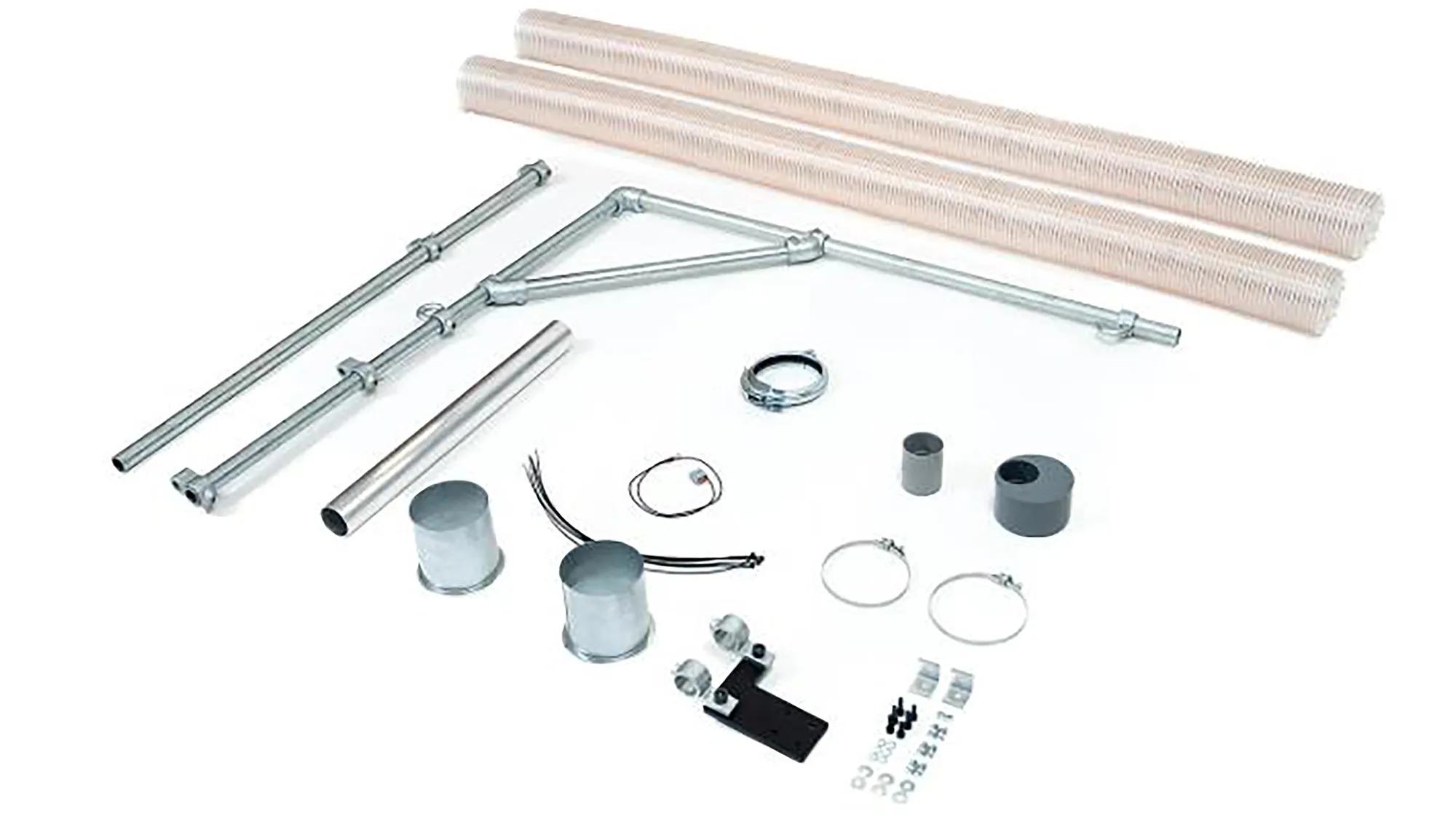

Kit di aspirazione della polvere: Con un tubo antistatico da 100 mm e un braccio, il sistema di aspirazione della FAB gestisce trucioli di ogni tipo e protegge le prestazioni della macchina.
mandrino VFD da 2,2 kW: questo potente mandrino a controllo di frequenza è l'aggiunta ideale alle nostre macchine Fab CNC. Viene fornito con un set completo di 13 pinze ER20, 2 chiavi, un controllo plug-and-play e tutti i cavi necessari per l'alimentazione.
Set di frese: il set "Boss Complete" di Fraiser contiene 4 frese di alta qualità che consentono di iniziare immediatamente a tagliare diversi materiali e forme. Viene fornito con un set di pinze ER20.
Tavolo a vuoto avanzato: basta bloccare i pezzi e lavorare in condizioni ideali. Il nostro kit per tavolo a vuoto avanzato contiene tutto il necessario per allestire una tavola per spoiler appiattita.

Telaio in acciaio, azionato da motori ad alta coppia. Il FAB ha una struttura robusta e rigida con piastre di acciaio spesse 8 e 10 mm e profili di alluminio (30x60 mm e 60x60 mm). Il design modulare consente al FAB di passare attraverso qualsiasi porta dell'officina. Il sistema a cremagliera ad alta precisione sull'asse Y, le viti a ricircolo di sfere sugli assi X e Z e le guide prismatiche consentono un'elevata precisione su lunghe distanze, anche a velocità elevate. L'asse Z ha un ampio gioco di 133 mm per lavorare comodamente con materiali più spessi.

Fresatura di pannelli CNC precisa e veloce. Con un'area di lavoro di 1300x2700 mm, questa macchina è stata progettata appositamente per chi lavora con pannelli standard di tutti i tipi e vuole produrre scale, armadi, tavole da surf e molto altro ancora. La FAB può fresare una varietà di materiali in modo affidabile e ad alta velocità.Parametri di taglio tipici (legno tenero):

Velocità di avanzamento: 7000 mm/min
Profondità di taglio: 5 mm
Velocità del mandrino: 20.000 giri/min
Fresa in metallo duro 3 taglienti 6 mmm

Computer di bordo plug-and-play. A differenza di molte fresatrici CNC presenti sul mercato, la FAB è dotata di un proprio computer di bordo (Raspberry Pi 4B - 2 Gb RAM). Ciò significa che non è necessario un proprio computer per far funzionare la macchina e che non ci si deve preoccupare degli effetti della polvere sulle prestazioni e sulla longevità della macchina. I controlli elettronici sono plug-and-play e vengono assemblati e testati nella nostra officina di Bruxelles. Ogni fresatrice CNC Mekanika viene fornita con PlanetCNC Mk3/4.

Abbiamo suscitato il vostro interesse? Prenotate qui la vostra dimostrazione personale (gratuita): Prenota una dimostrazione Mekanika

Contenuto della confezione

1x Mekanika Fab
1x mandrino Mekanika VFD 2,2kW ER20
1x Tavolo a vuoto Mekanika - pacchetto completo
1x Set di frese
1x Kit per l'estrazione della polvere
1x Interfaccia touch espandibile Mekanika (13,3 pollici)

Produttore

Produttore:
Mekanika SRL Chaussée de Mons, 1281 1070 Anderlecht Belgium [email protected]

Rappresentante dell'UE:
Mekanika SRL Chaussée de Mons, 1281 1070 Anderlecht Belgium [email protected] https://www.mekanika.io/

Dati tecnici

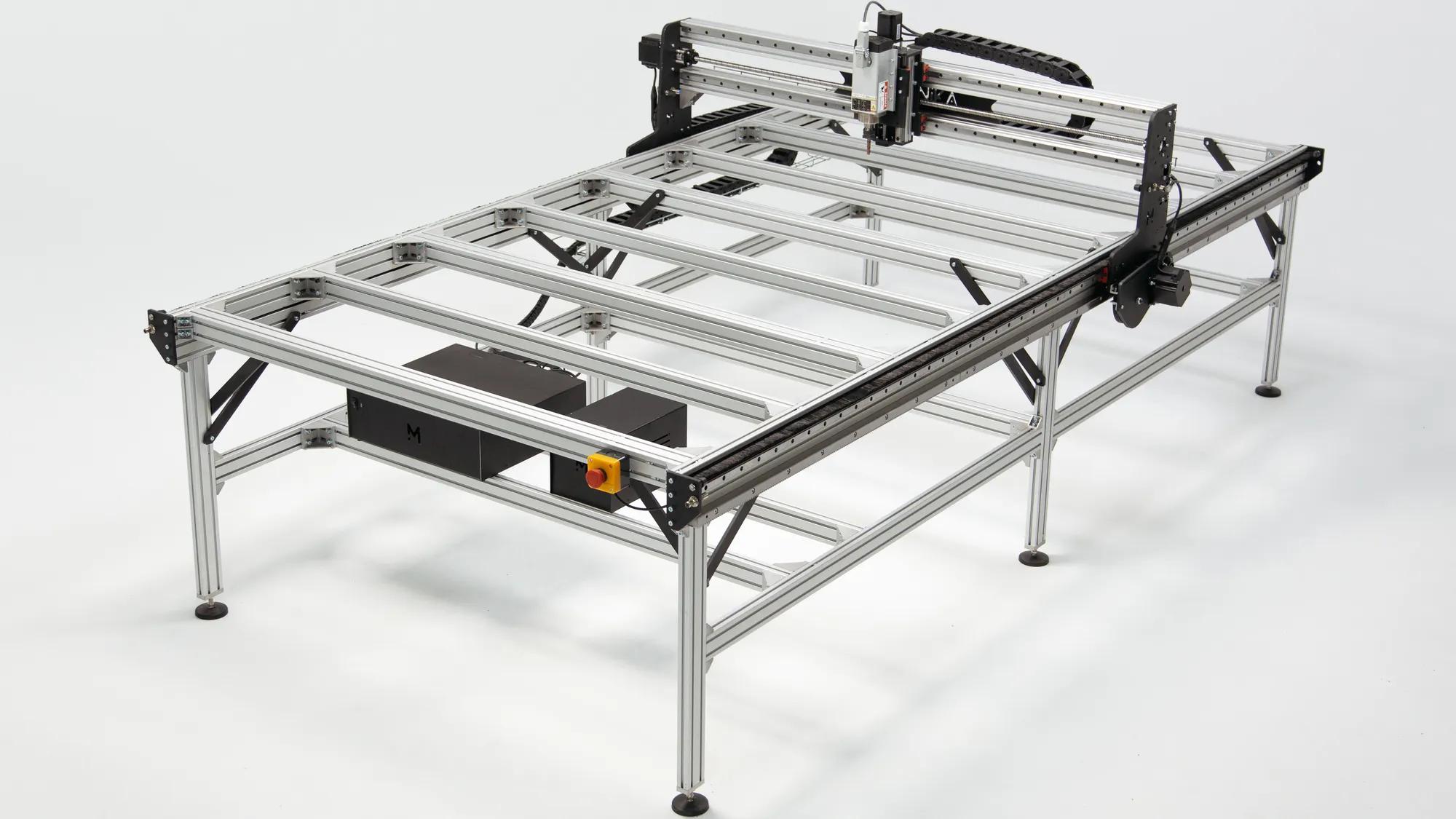

Mekanika FAB:

DIMENSIONI E PRESTAZIONI
- Dimensioni totali (S)
  1750x3150x1250 mm
- Superficie di lavoro X/Y (S)
  1330x2700 mm
- Interasse/altezza Z (standard/alto Z)
  133 mm/230 mm
- Spessore massimo del materiale che può essere tagliato completamente (standard/alto Z)
  65 mm/90 mm
- Parametri di taglio tipici (legno tenero)
  - Velocità di avanzamento
    7000 mm/min
  - Profondità di taglio
    5 mm
  - Velocità del mandrino
    20.000 giri/min
  - Fresa in metallo duro 3 taglienti 6 mm
- Velocità massima di spostamento
  25.000 mm/min
- Precisione di taglio tipica
  0,1 mm (questo valore dipende fortemente dall'utensile e dai parametri di taglio selezionati dall'operatore)
- Precisione di posizionamento
  - Assi X e Z
    ± 50 µm / 300 mm
  - Asse Y
    ± 26 µm / 1000 mm
- Mandrino
  - Mandrino Mekanika VFD 2,2kW ER20
- Consumo di energia
  1x 230VAC (potenza massima: 3,5 kW con mandrino, +0,55 kW con aspirazione)
MECCANICA
- Struttura
  - Piastre in acciaio (8 e 10 mm)
  - Profili in alluminio (30x60 mm e 60x60 mm)
- Sistema di guide lineari
  guida prismatica doppia HGR20
- Sistema di azionamento degli assi X e Z
  - Viti a ricircolo di sfere 16 mm ±50 µm / 300 mm (C7)
- Sistema di azionamento dell'asse Y
  - Pignone e cremagliera Mod 2 ±26 µm / 1000 mm (DIN5 / Q5)
ELETTRONICA
- Motori
  - Nema34, 6 A, 4,5 Nm (X e Y)
  - Nema23, 5 A, 2,2 Nm (Z)
- Driver motori
  - dSP a 32 bit
  - 72 VDC 8,4 A
  - Microstepping 1/32
  - Controllo della corrente di riposo
  - Coefficiente di smussamento della velocità (accelerazione/decelerazione)
- Computer integrato
  Raspberry Pi 4 - 2 GB di RAM
- Porte
  - 3 porte USB
  - 1 porta Ethernet
  - 1 porta HDMI
- Connettori
  - Neutrik XLR (motori e sensori)
  - GX12 (ingressi/uscite)
- Unità di interfaccia (non inclusa)
  - touchscreen capacitivo IPS da 13,3" TFT
  - Tastiera Bluetooth personalizzata
- Connettività
  - WiFi (2,4 GHz e 5,0 GHz IEEE 802.11ac)
  - Bluetooth (5.0)
  - Gigabit Ethernet
- Sensori di limite
  microinterruttore ad alta precisione (6x)
- Sensore di lunghezza utensile
  piastra tattile con clip a coccodrillo
- Controllore
  PlanetCNC Mk3/4
SOFTWARE DI CONTROLLO
- PlanetCNC TNGv2
  - Generatore/editor di codice G incorporato
  - Visualizzazione dei percorsi utensile
  - Importazione di percorsi utensile da file 2D (dxf, png,...)
  - Interpolazione avanzata del movimento
  - Modalità di simulazione
  - Modalità di inserimento dati manuale (MDI)
  - Homing automatico e portale di squadro
  - Misurazione automatica della lunghezza dell'utensile e tastatura
  - Esclusione dell'avanzamento e della velocità
  - Visualizzazione, script e codici M personalizzabili
- Compatibilità CAM
  - Compatibile con qualsiasi software CAM disponibile sul mercato (raccomandazione<a data-tabindex-counter="8" data-tabindex-value="none" href="https
    //www.sautershop.de/cnc-software-vectric-vcarve-pro-ve-vcarve-pro" tabindex="-1">: Vectric VCarve PRO; Fusion360)
SICUREZZA
- Mandrino
  - I mandrini DI si arrestano automaticamente quando si preme un pulsante di arresto di emergenza o si termina un programma di fresatura.
  - In questo modo si riduce al minimo il tempo di rotazione di una fresa a candela affilata.
<strong>Tempo di messa a punto richiesto (stimato)
25 ore (da solo) / 15 ore (2 persone)

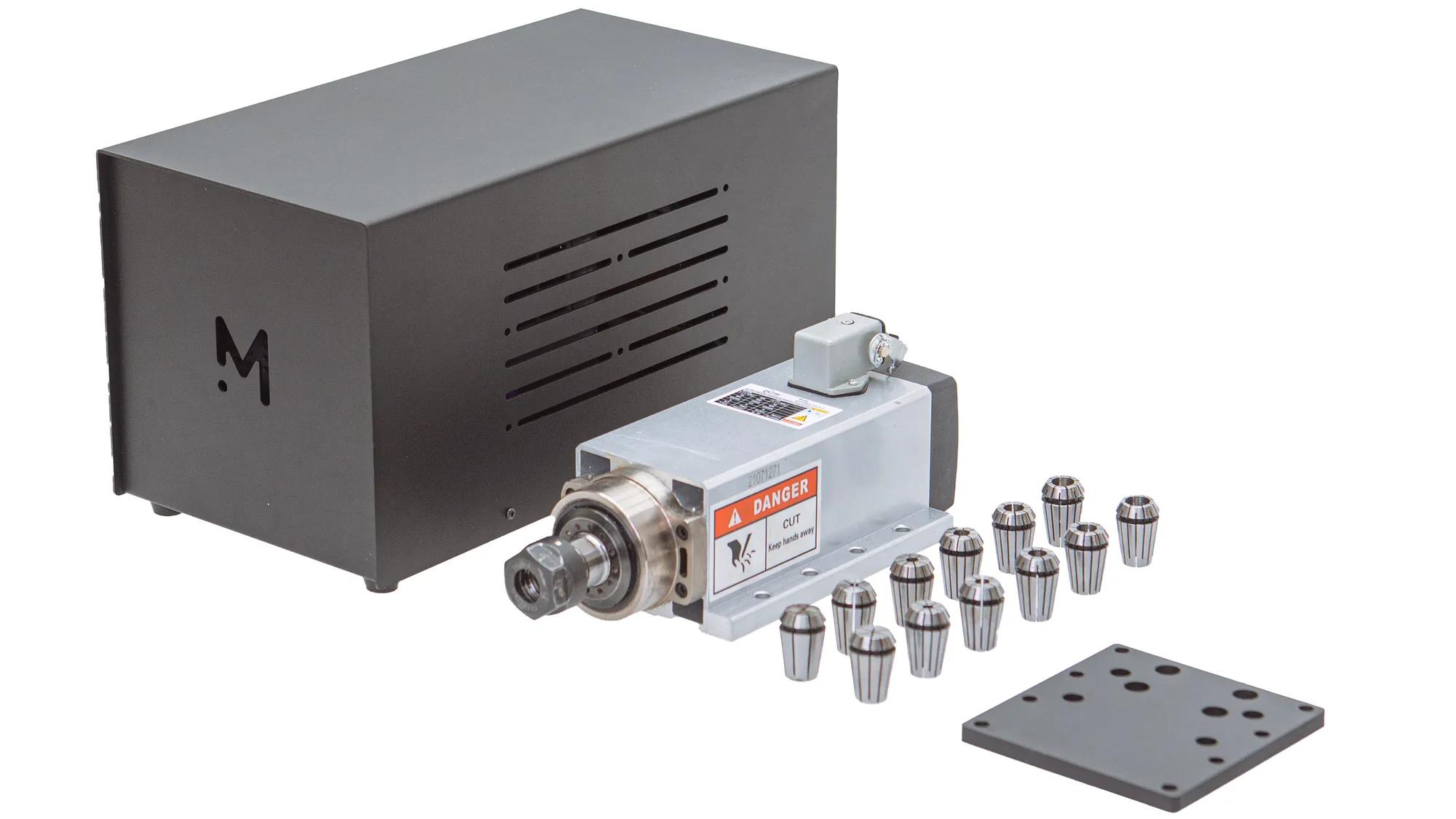

Mandrino Mekanika VFD 2,2kW ER20:

Dimensioni
266,5x110x104mm
Raffreddamento
ad aria
Dimensione pinza
ER20
Potenza
2200W
adatto per
Pro (S/M/L) e Fab

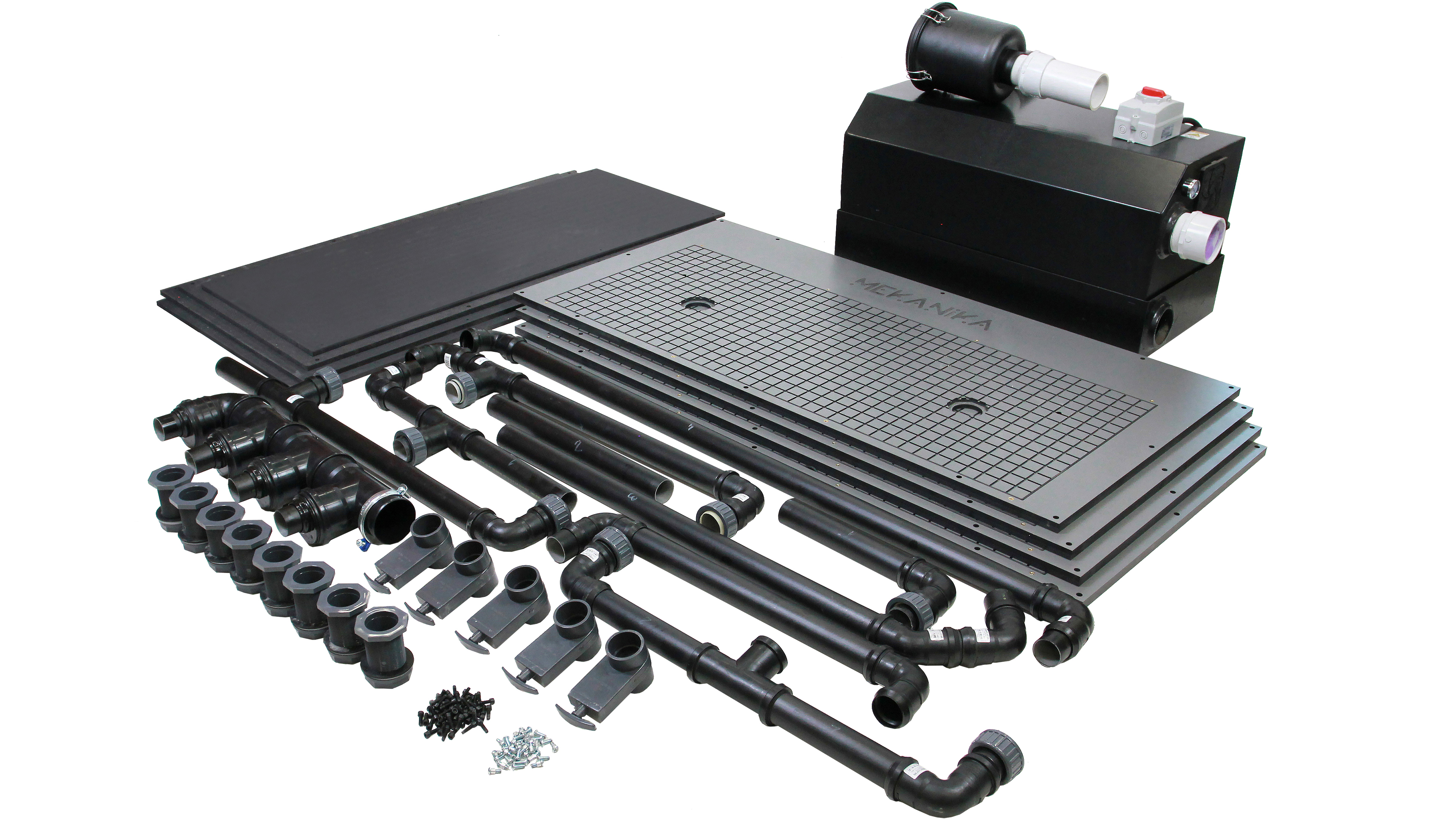

Tavolo a vuoto Mekanika - pacchetto completo:

Adatto per
FAB
Dimensioni e potenza
- Dimensioni
  864x432x432 mm
- Vuoto massimo
  -335 mbar
- Potenza di aspirazione
  690 m³/h
- Dimensioni minime del grezzo
  - Piastra 200 x 200 mm, con i seguenti parametri di taglio
  - Profondità di passaggio
    4 mm
  - Velocità di avanzamento
    2500 mm/min
  - Velocità del mandrino
    20.000 giri/min
  - Fresa in metallo duro 3 denti 6 mm
  - Materiale
    compensato

Struttura ed elementi meccanici

Circuito e connessioni
- circuito in PP da 50 mm con guarnizioni integrate
- Distributore in PP da 90 mm
- Paratie e connessioni a vite
Struttura della pompa
acciaio piegato con verniciatura a polvere nera
Base
piedini in gomma per limitare il rumore
Filtro canister
cartucce in dotazione e sostituibili
Vacuometro
Integrato
Valvola di sicurezza
integrata

Elettricità

Circuito e connessioni
2x 2 pompe per vuoto ad alte prestazioni con lunga durata di vita

Connessioni

Prese industriali 32A 2P+T
Presa inclusa nella fornitura (per il collegamento alla rete elettrica)

Interruttori: 2 interruttori di rete con interruttori integrati

Consumo di energia

1x 230VAC - 30A
Potenza massima: 6,9 kW

Interfaccia touch espandibile Mekanika (13,3 pollici):

ATTENZIONE
Questo prodotto ha una spina UE. Per utilizzarlo nel Regno Unito/USA è necessario un adattatore.
Schermo
schermo IPS da 13,3 pollici, alta risoluzione 1920 x 1080
Pannello tattile
Pannello tattile capacitivo in vetro temperato, durezza 6H
Struttura
acciaio, verniciato nero
Altezza
regolabile da 0 a 44 cm, rotazione completa e profondità regolabile
Tastiera senza fili
- Capacità della batteria
  110mAh
- Tempo di ricarica
  2 ore
- Tempo di lavoro continuo
  50 ore
- Tempo di standby
  4 mesi

cnc-bundle-fab-vakuumtisch-mekanika-mek-m01627-01

Caratteristiche e vantaggi

Mekanika FAB
- Computer di bordo e interfaccia intuitiva con touchscreen e tastierino numerico.
- GARANZIA DI CINQUE ANNI: Le nostre macchine sono progettate per una lunga durata. Per questo offriamo il miglior programma di garanzia del mercato.(Clicca qui)
- OPEN-SOURCE: una macchina modulare che può essere modificata ed è supportata da una comunità attiva di utenti(clicca qui)
- FACILE FLUSSO DI LAVORO CNC: trasformate le vostre idee in progetti con il nostro flusso di lavoro semplificato(cliccate qui)
- AIUTO IN OGNI FASE: il nostro team è a disposizione per aiutarvi in ogni fase del processo, dall'assemblaggio alla risoluzione dei problemi della macchina(clicca qui)
- VELOCE E ACCURATA: la nostra macchina è progettata per garantire velocità, prestazioni e precisione ed è supportata da scelte progettuali intelligenti(clicca qui)
- SIAMO AVANTI ALLA CONCORRENZA: Non sapete cosa cercare quando acquistate una macchina CNC? Date un'occhiata a ciò che Evo ha da offrire rispetto alle altre macchine(cliccate qui)
- Kit con tutte le parti, il software e gli utensili.
- Sviluppato e assemblato in Belgio.
Mandrino Mekanika VFD 2,2kW ER20
- 13 pinze ER20 in dotazione
- Mandrino molto potente da 2,2 kW
- Adatto per: Pro (S/M/L) e Fab
Tavolo a vuoto Mekanika - pacchetto completo
- Un'ampia gamma di materiali compatibili: il nostro tavolo da vuoto è compatibile con un'ampia gamma di materiali, purché abbiano superfici piane. Legno, lamiera, fogli di plastica, schiuma, ecc. sono tutti materiali compatibili.
- Un'ampia gamma di dimensioni compatibili: Questa è probabilmente la caratteristica più unica di questo tavolo per il vuoto. Consente di montare pannelli di diverse dimensioni senza apportare alcuna modifica all'installazione. Che si tratti di un pannello completo o di un pezzo grezzo di 200 x 200 mm, i pezzi sono fissati in modo sicuro.
Interfaccia touch espandibile Mekanika (13,3 pollici)
- Un touchscreen da 13,3 pollici con HMDI e cavo micro USB.
- Un cavo di estensione USB-A per collegare facilmente la chiavetta USB accanto allo schermo.
- Un alimentatore da 12 volt per il touchscreen (spina UE).
- Una tastiera wireless Mekanika con magneti per una maggiore presa sul supporto in acciaio.
- Un cavo di ricarica USB-C per la tastiera.
- Un robusto braccio articolato che può essere collegato a una qualsiasi delle nostre macchine CNC.
