Set di frese per cave a T 4 pezzi M5 - M6 - M8 - M10

set di 4 pezzi di frese per cave a T per viti a testa esagonale fresa a 1 o 2 taglienti in HW (metallo duro) gambo 8 mm

Tempi di consegna: 1 - 2 giorni

126,22 €

% 148,50 € (15% risparmio)

Marchio: ENT
n. art.: E-09045
Peso: 0.15 kg

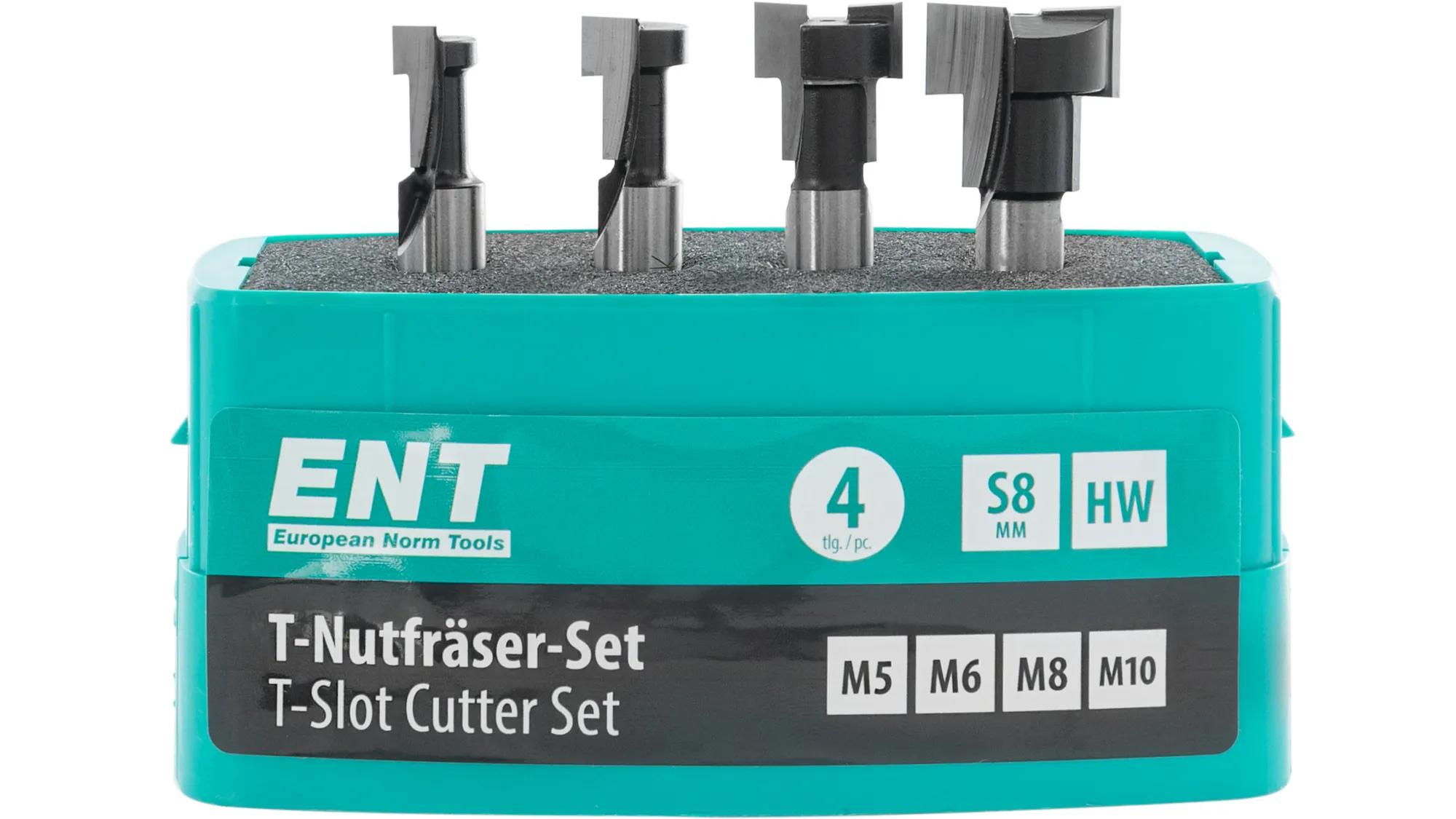

Set di frese per cave a T ITT per viti a testa esagonale M5, M6, M8 e M10

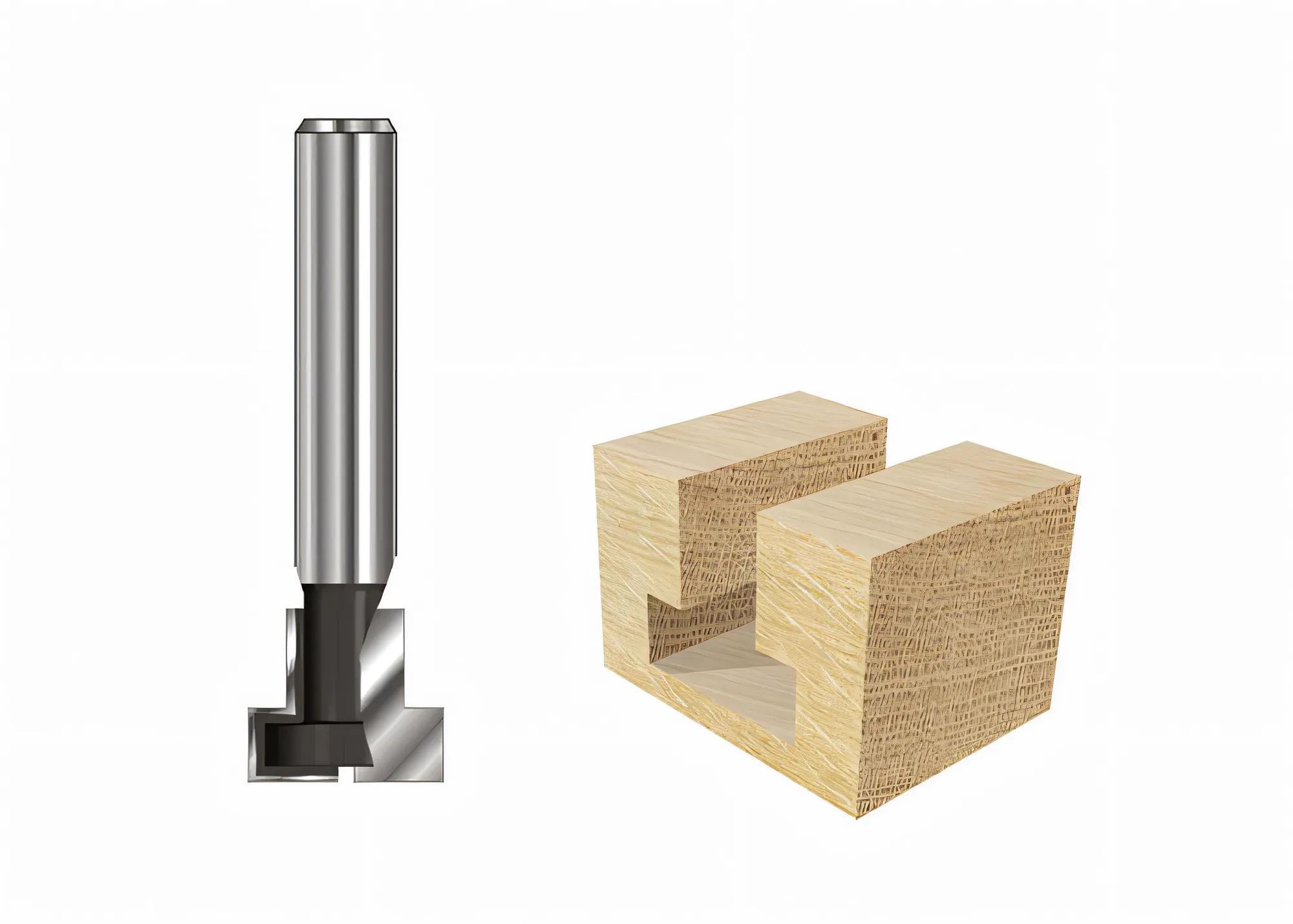

Il set esteso di frese per cave a T di ENT contiene quattro delle più comuni frese per cave a T per M5, M6, M8 e M10. Grazie alla confezione trasparente di alta qualità, tutte le frese sono a portata di mano in modo veloce e sono riposte in modo sicuro dopo l'uso. Le tre misure incluse possono essere utilizzate per fresare scanalature a T, che possono essere utilizzate per viti a testa esagonale con filettatura metrica o per dadi scanalati. Le battute possono quindi essere utilizzate direttamente nel materiale e fissate senza l'uso di guide profilate. Questo set è ideale anche per fresare le cavità nelle cornici, per creare sospensioni con fori per chiavi o per creare svasature per i cavi elettrici. Le frese per M5 e M6 sono progettate con un tagliente periferico, mentre le frese per M8 e M10 hanno ciascuna due taglienti periferici. Le Frese sono adatte a fresare tutti i tipi di legno (legno duro e legno tenero), ma sono adatte alla foratura solo in misura limitata (solo legno tenero).

  • 1x Fresa per scanalature a T ENT M5
  • 1x Fresa per scanalature a T ENT M6
  • 1x Fresa per scanalature a T ENT M8
  • 1x Fresa per scanalature a T ENT M10
Produttore:
ENT European Norm Tools GmbH Willy-Messerschmitt-Straße 10 73457 Essingen Germany [email protected]
Rappresentante dell'UE:
ENT European Norm Tools GmbH Willy-Messerschmitt-Straße 10 73457 Essingen Germany [email protected] https://www.ent.tools/

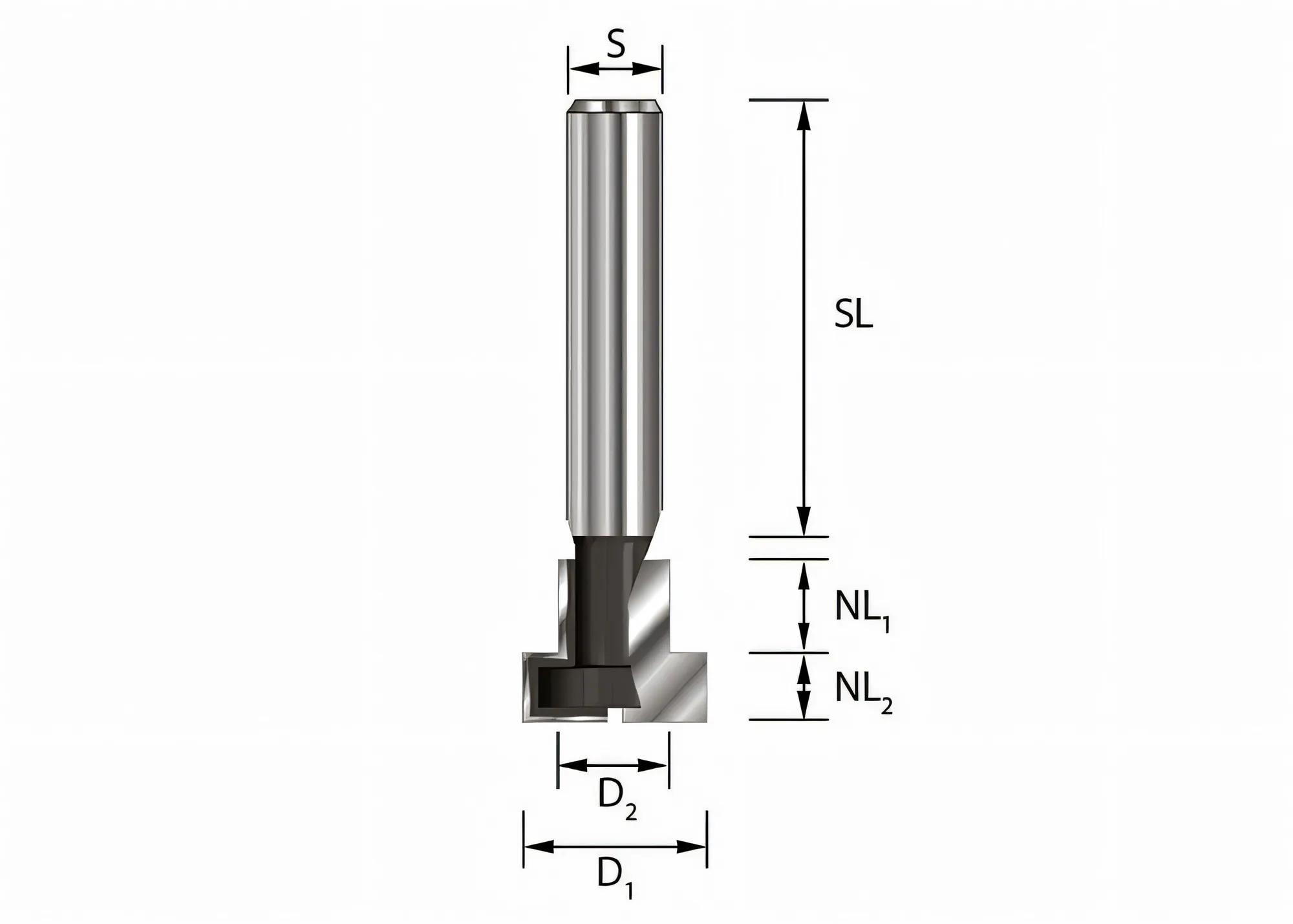

Dati tecnici

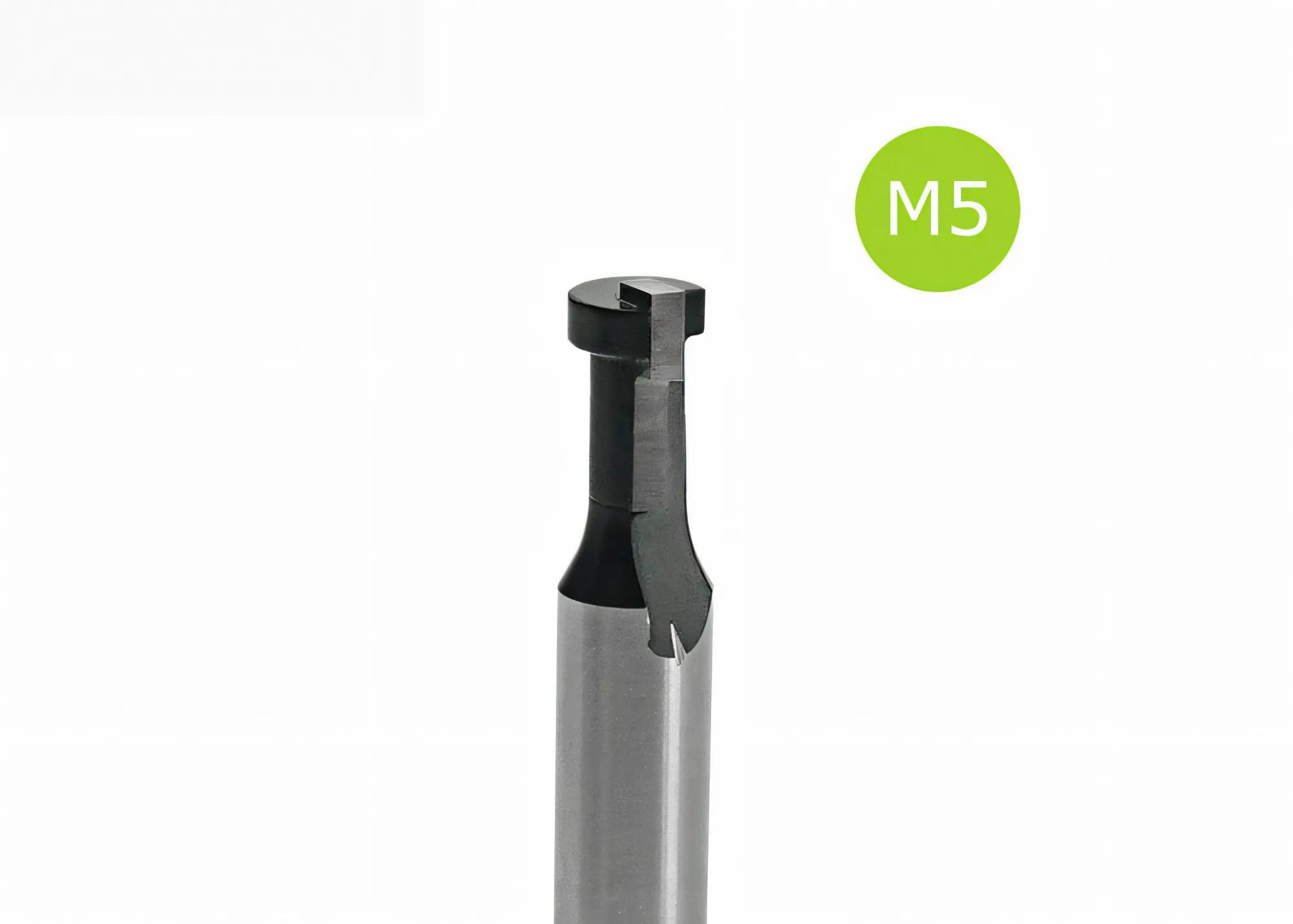

Fresa M5 per scanalature a T:

  • D1
    8,5 mm
  • D2
    5,6 mm
  • NL1
    7 mm
  • NL2
    4,5 mm
  • S
    8 mm
  • SL
    32 mm
  • Numero di taglienti
    Z1

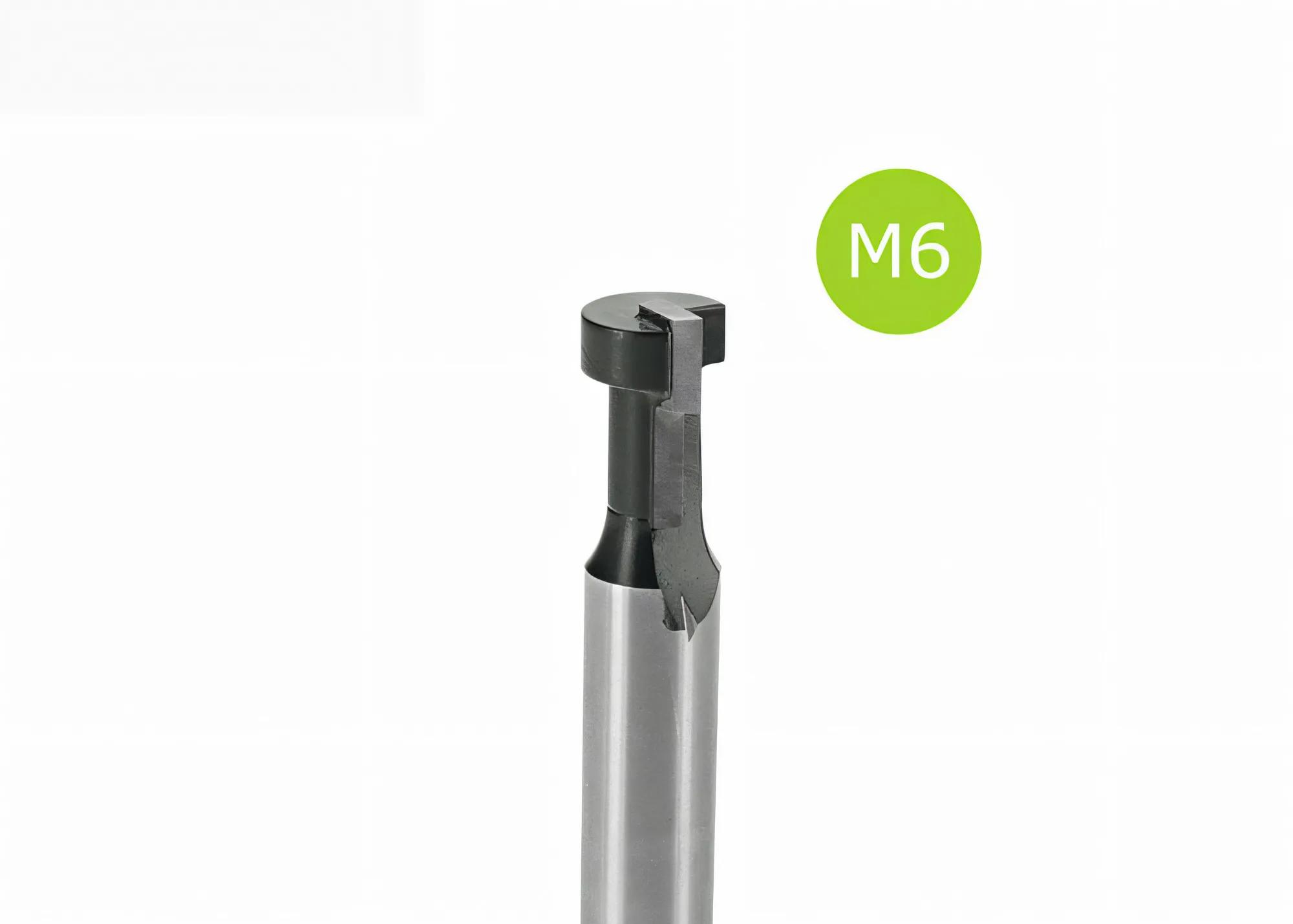

Fresa per scanalatura a T M6:

  • D1
    10,5 mm
  • D2
    6,6 mm
  • NL1
    7 mm
  • NL2
    5,5 mm
  • S
    8 mm
  • SL
    32 mm
  • Numero di taglienti
    Z1

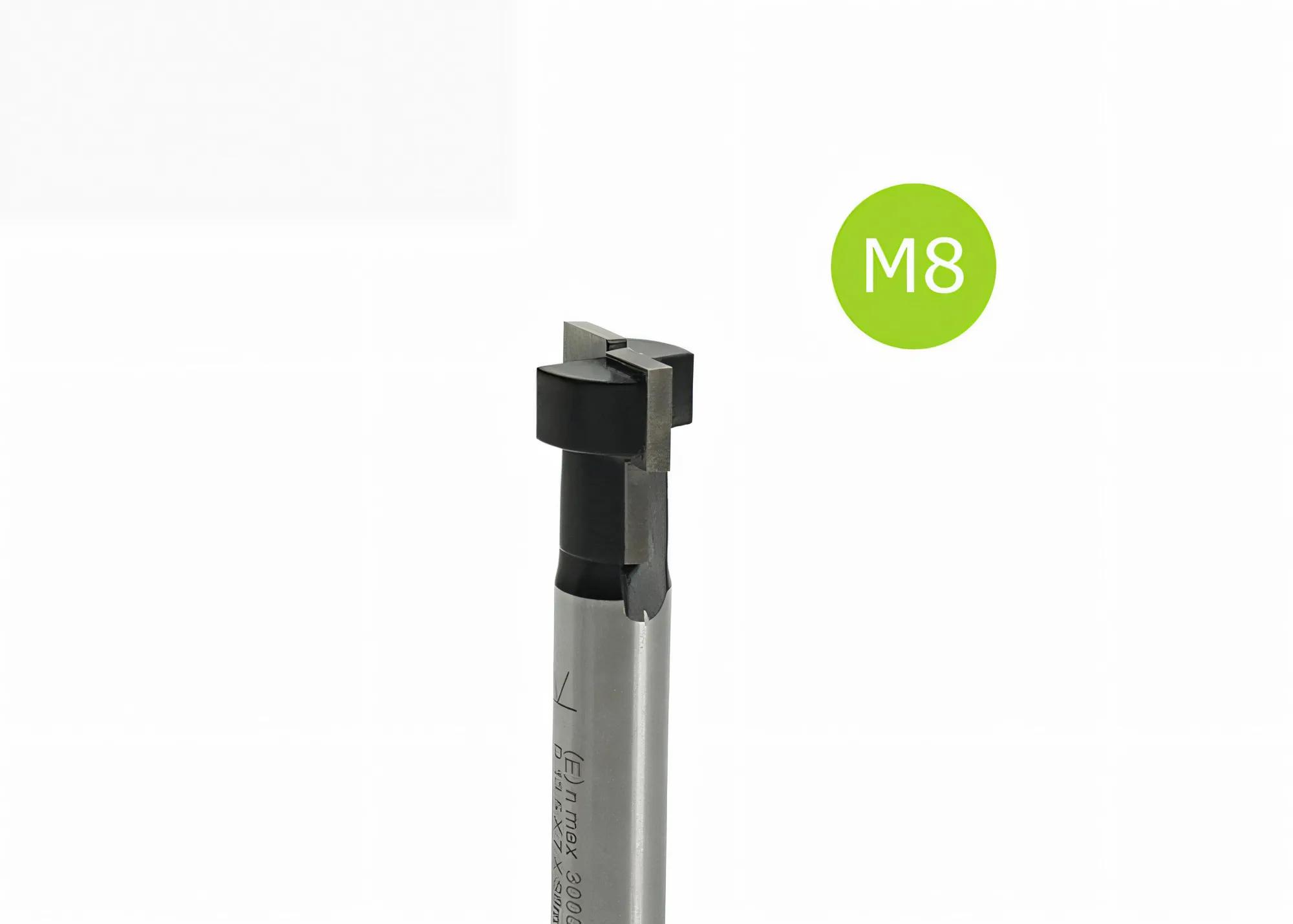

Fresa per scanalature a T M8 (corrisponde al profilo a C di Sauter):

  • D1
    13,5 mm
  • D2
    8,6 mm
  • NL1
    7 mm
  • NL2
    7 mm
  • S
    8 mm
  • SL
    32 mm
  • Numero di taglienti
    Z2

Fresa per scanalatura a T M10:

  • D1
    17,5 mm
  • D2
    10,6 mm
  • NL1
    7 mm
  • NL2
    8,5 mm
  • S
    8 mm
  • SL
    32 mm
  • Numero di taglienti
    Z2
