Costruire il proprio banco fresa
Per realizzare il progetto di un banco fresa personalizzato sono necessari diversi componenti. L'attrezzatura di base comprende una piastra per il montaggio della fresa verticale, fermi per la fresa, guide per profili in alluminio, pettine di pressione, piastre di inserimento, interruttori di sicurezza e altri accessori.
Nel suo manuale per fresatrici, Guido Henn descrive come la costruzione di un banco fresa verticale rappresenti una sfida in termini di abilità artigianale. Il risultato, tuttavia, è un tavolo da fresa con un tocco molto personale in officina. Potete trovare le istruzioni di costruzione di Guido Henn nella rivista Holzwerken, numeri 31/2011 e 32/2012.
Leggi di più
Guida parallela che soddisfa tutti i desideri | Universale | Regolabile con precisione
n. art.: W-SF-PROConsegna in 3-4 giorni lavorativi
D: 12 mm | L: 15 mm | d: M6 | SW: 6 | 10 pz.
n. art.: RA-SKD330-615X10Consegna in 3-4 giorni lavorativi
Ruote girevoli a 360° | elevata capacità di carico totale: 280 kg | ruote resistenti all'abrasione
n. art.: BOR-PM-950Consegna in 3-4 giorni lavorativi
ruotabile a 360° | carico utile (totale) 180 kg | 4 ruote
n. art.: FO-WCK1Consegna in 3-4 giorni lavorativi
Set per banco fresa autocostruito | Nel set: 3x binario, 1x fresa per scanalature, 1x svasatura, 30x viti
n. art.: SET-3X1200-D17Consegna in 3-4 giorni lavorativi
D: 12 mm | L: 18 mm | d: M6 | SW: 6 | 10 pz.
n. art.: RA-SKD330-618X10Consegna in 3-4 giorni lavorativi
D: 14 mm | L: 15 mm | d: M8 | SW: 8 | 10 pz.
n. art.: RA-SKD330-855X10Consegna in 3-4 giorni lavorativi
D: 14 mm | L: 18 mm | d: M8 | SW: 8 | 10 pz.
n. art.: RA-SKD330-858X10Consegna in 3-4 giorni lavorativi

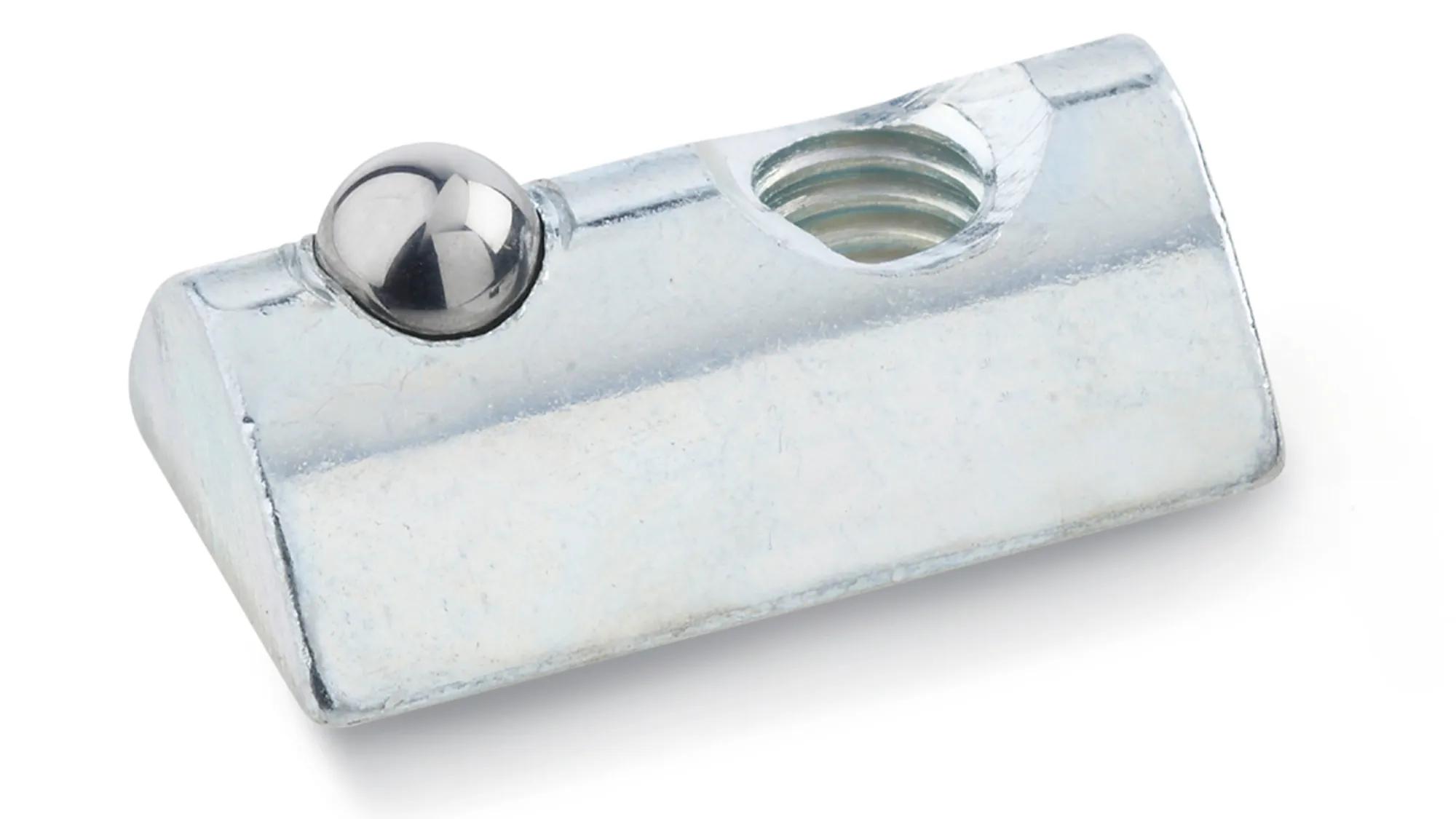

Dado scanalato a T con elemento a molla h1: 6 mm | l: 12,9 mm | M6 | 10 pezzi
n. art.: GN-SN511904-1Consegna in 3-4 giorni lavorativi
D: 18,5 mm | L: 20 mm | d: M10 | SW: 10 | 4 pz.
n. art.: RA-SKD330-1020X4Consegna in 3-4 giorni lavorativi
Dado scanalato a T con elemento a molla h1: 6 mm | l: 12,9 mm | M8 | 10 pezzi
n. art.: GN-SN511904-2Consegna in 3-4 giorni lavorativi
D: 18,5 mm | L: 25 mm | d: M10 | SW: 10 | 4 pz.
n. art.: RA-SKD330-1025X4Consegna in 3-4 giorni lavorativi
D: 8 mm | L: 8 mm | d: M4 | SW: 4 | 10 pz.
n. art.: RA-SKD30-48X10Consegna in 3-4 giorni lavorativi
Il miglior complemento agli accessori HARVEY in termini di design e funzionalità HPL Compact | dimensioni: 816 x 610 x 20 mm | adatto al telaio di base UG1.0
n. art.: SA-KMPKT-HAR1.0Consegna in 3-4 giorni lavorativi
D: 8 mm | L: 10 mm | d: M4 | SW: 4 | 10 pz.
n. art.: RA-SKD30-410X10Consegna in 3-4 giorni lavorativi
Piastra premium in formato KREG in alluminio - Made in Germany | preforata per Triton TRA001, TRA002, MOF001, CMT7E | Dimensioni: 298 x 235 x 9 mm
n. art.: SA-ELP2.0K-TRIConsegna in 3-4 giorni lavorativi
Adatto a tutti i piani del banco fresa FTP e HPL | Ganasce di arresto in alluminio Ganasce di arresto in alluminio | Attacco di aspirazione Ø35mm | Funzione di giunzione continua
n. art.: SA-FA-SA20Consegna in 3-4 giorni lavorativi
per il livellamento delle piastre di montaggio e degli OFL | Per l'allineamento nel Banco fresa - soprattutto con il materiale più morbido del piano d'appoggio
n. art.: SA-99600006Consegna in 3-4 giorni lavorativi
Ideale per i banchi fresa e le seghe da banco per gli amanti del fai da te | 3 ruote | invertitore di spinta | 230 V
n. art.: I-141-M3MConsegna in 3-4 giorni lavorativi
Piastra premium in formato KREG in alluminio - Made in Germany | preforata per TREND T8 + T14 | dimensioni: 298 x 235 x 9 mm
n. art.: SA-ELP2.0K-TPConsegna in 3-4 giorni lavorativi
D: 12 mm | L: 15 mm | d: M6 | SW: 6 | 10 pz.
n. art.: RA-SK330-615X10Consegna in 3-4 giorni lavorativi
D1: 15 mm | D: 10 mm | L: 16 mm | d: M6 | SW: 6 | 10 pz. | Filettatura esterna sinistra
n. art.: RA-SKDL-616X10Consegna in 3-4 giorni lavorativi
D: 8 mm | L: 10 mm | d: M4 | SW: 4 | 10 pz.
n. art.: RA-SK-410X10Consegna in 3-4 giorni lavorativi
per tutte le piastre per sauter ELP e i sollevatori OFL | Materiale: serigrafia | Dimensioni: 612 x 306 x 40 mm
n. art.: SA-FTP-GTS10Consegna in 3-4 giorni lavorativi
Motore fresa con sollevamento della fresa o fresa con piastra di inserimento
È possibile dotare il proprio banco fresa autocostruito di una piastra di inserimento o di una fresa lift. Di seguito vi spieghiamo quando utilizzare l'uno o l'altro e quali sono le differenze:
Motore fresa in combinazione con il sollevatore per fresa:
- Imotori fresa sono utilizzati in applicazioni stazionarie su banchi fresa, in fresatrici a controllo numerico o in cavalletti per foratura/fresatura.
- Un motore fresa si limita alle funzioni essenziali ed è quindi l'unità di fresatura ideale per lavorare sul banco fresa. Una fresa verticale a tutti gli effetti non può sfruttare le sue numerose funzioni nell'uso stazionario e non è quindi necessaria.
- Il peso del motore fresa è notevolmente inferiore a quello di una fresa verticale. Oltre all'alloggiamento, la fresa verticale è dotata di altri accessori, come un cesto di sollevamento con colonne, battute e regolazione fine dell'altezza, che non hanno alcuna funzione sul banco fresa.
- Il motore fresa può essere sostituito facilmente e comodamente dall'alto. Il mandrino del motore sporge abbastanza al di sopra della superficie del tavolo ed è quindi libero di accedere all'utensile di lavoro.
- Sebbene il motore della fresa abbia una potenza nominale inferiore, i motori fresa da 1.000 a 1.800 watt sono sufficienti per i lavori di fresatura standard.
- Se utilizzati nel banco fresa, i motori fresa funzionano solo con i SOLLEVAMENTI der motore fresa (ad esempio il Sollevatore per motore fresa OFL3.0)
Fresa verticale in combinazione con una piastra di inserimento:
- Una fresa verticale può essere utilizzata insieme a una piastra per l' uso stazionario sul banco fresa.
- La fresa verticale ha molte funzioni che il motore fresa non offre. Ad esempio, la regolazione fine dell'altezza (eventualmente dall'alto attraverso il banco fresa), il cestello di sollevamento della colonna con la piastra di base per lavorare con le manicature, la guida parallela (guidata a mano) o l'estrazione integrata dei trucioli.
- Per l'uso stazionario, si consiglia una fresa con regolazione dell'altezza dall'alto attraverso il banco fresa (ad esempio, la fresa Trend T11 o le frese Triton)
