Set di tavoli da fresatura Harvey PREMIUM

Dati tecnici

• Piano di fresatura Harvey in ghisa RT-800
  • Dimensioni piano del banco fresa
    800 x 590 x 45 mm
  • Dimensioni apertura per piastra di inserimento/sollevamento der motore fresa
    298,5 x 235 x 10 mm
  • Dimensioni della scanalatura a T anteriore
    19,05 x 25,4 x 9,5 mm
  • Dimensioni scanalatura a T posteriore
    7,1 x 14,2 x 9 mm
  • Peso
    48 kg

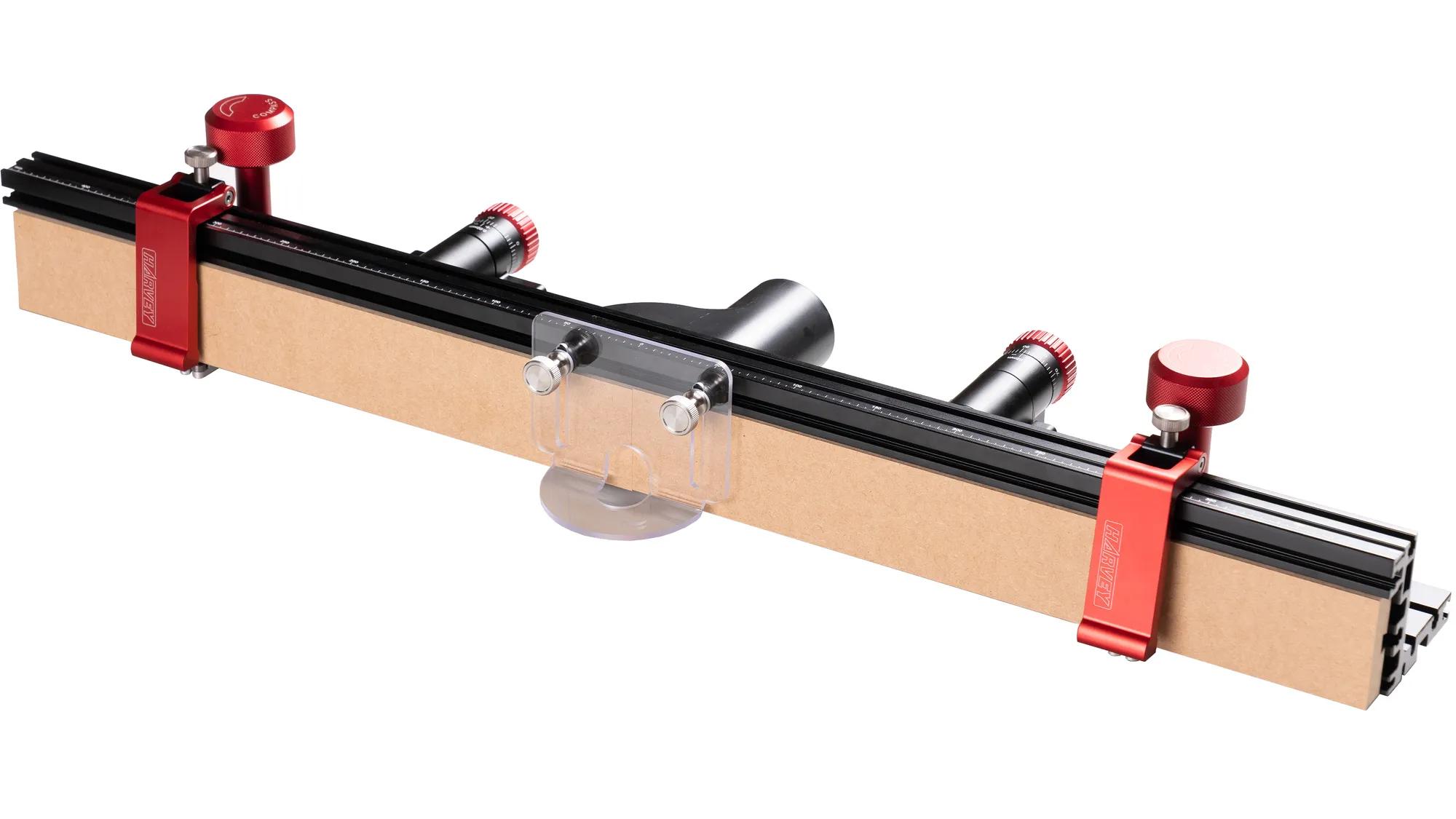

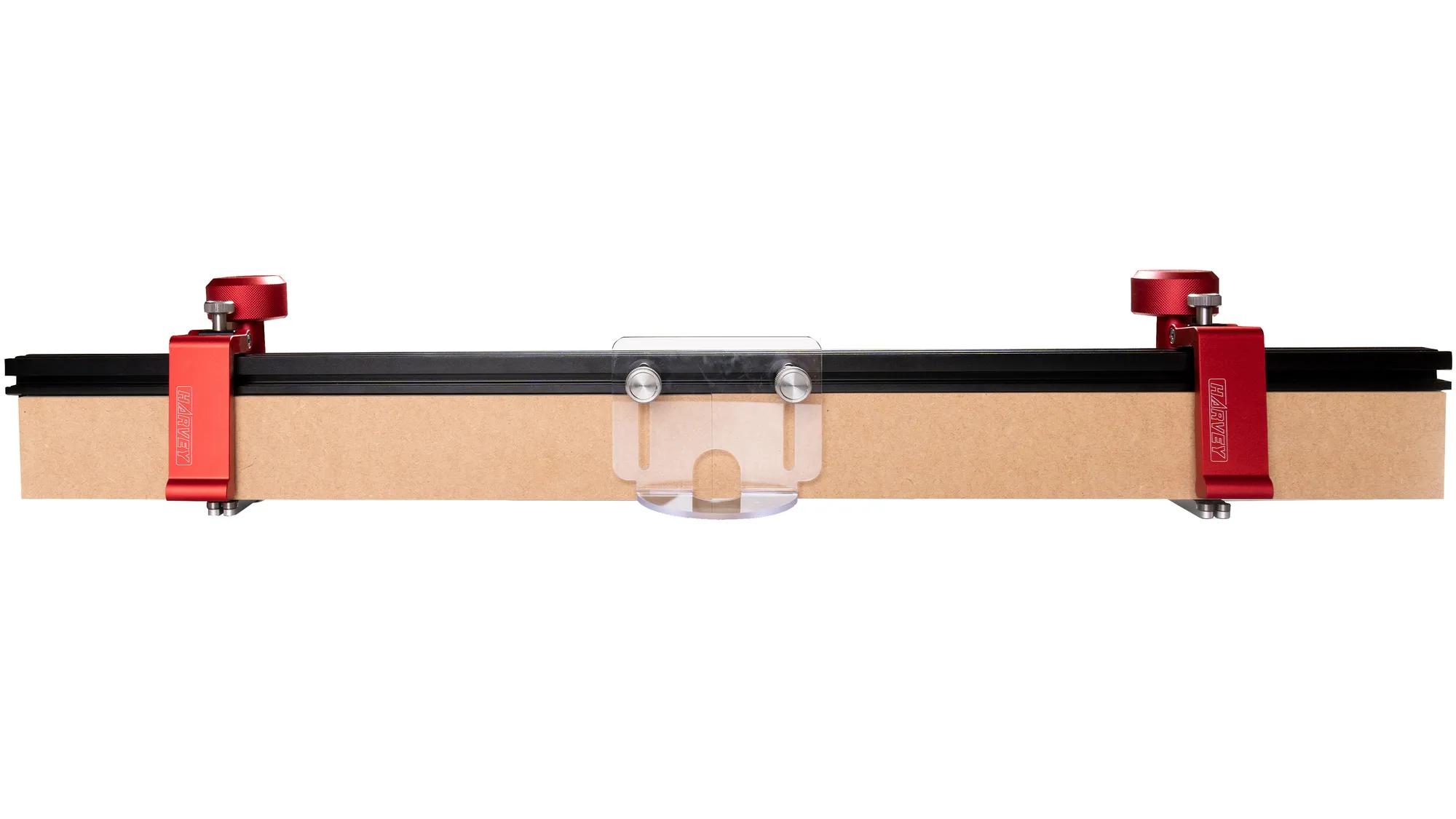

• Battuta per fresa Harvey RF-36-M
  • Dimensioni della battuta
    915 x 113,5 x 91 mm
  • Dimensioni ganasce
    450 x 67 mm
  • Ganasce di regolazione max. Corsa di regolazione delle ganasce
    178 mm
  • Corsa di regolazione fine della battuta
    12,7 mm
  • Corsa di regolazione fine della ganascia pick-up
    6,35 mm
  • Scala
    metrica
  • Regolazione fine della <strong>battuta</strong>
    0,02 mm (1 giro corrisponde a 1 mm di corsa di regolazione)
  • Regolazione fine della <strong>ganascia di presa</strong>
    0,02 mm (1 giro corrisponde a una corsa di regolazione di 1 mm)
  • Ø attacco esterno per tubo di aspirazione
    63,5 mm
  • Ø Attacco interno per tubo di aspirazione
    57,5 mm
  • Compatibile - solo con il Piano di fresatura Harvey RT-800 in acciaio
  • Peso
    9 kg

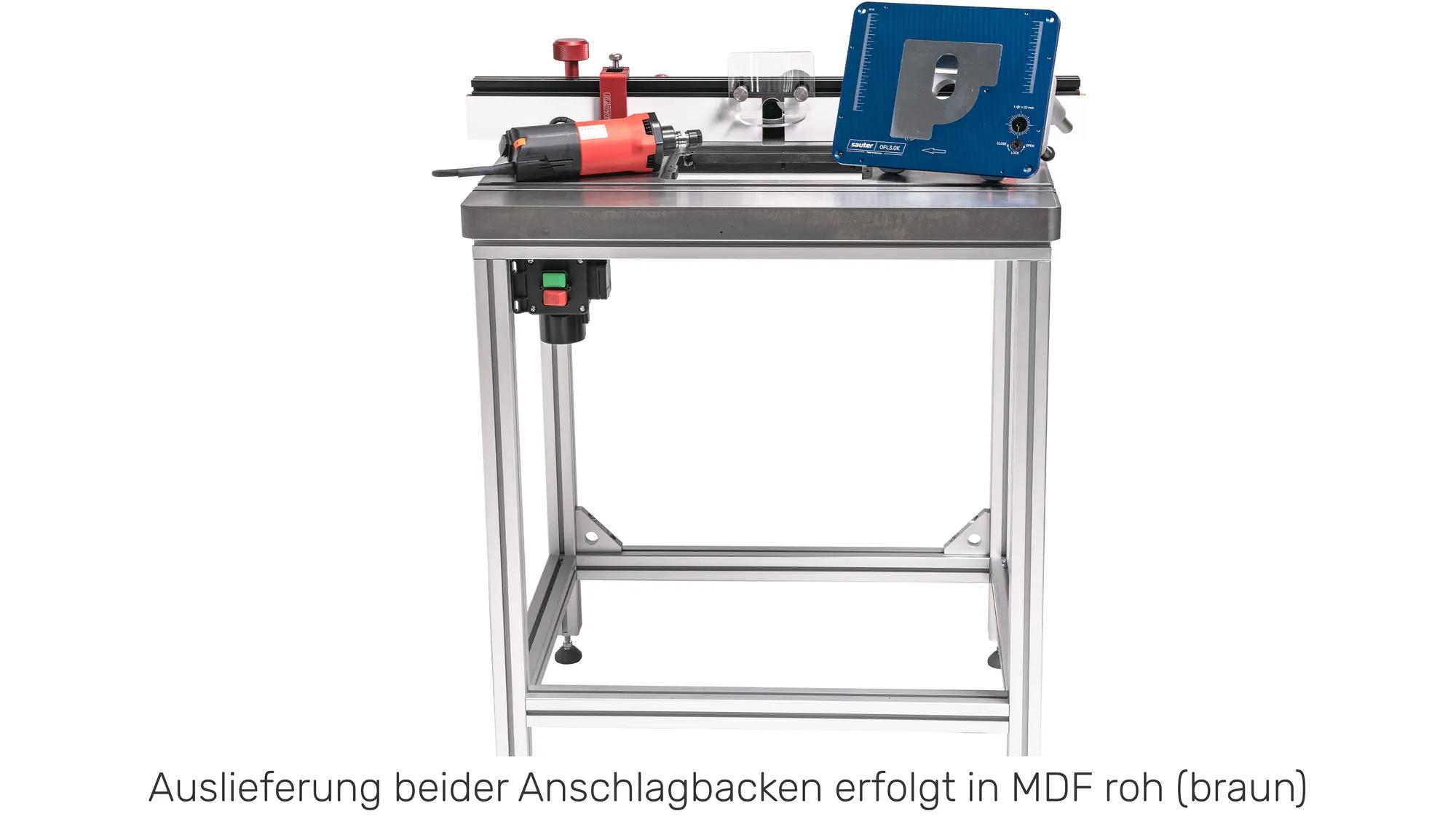

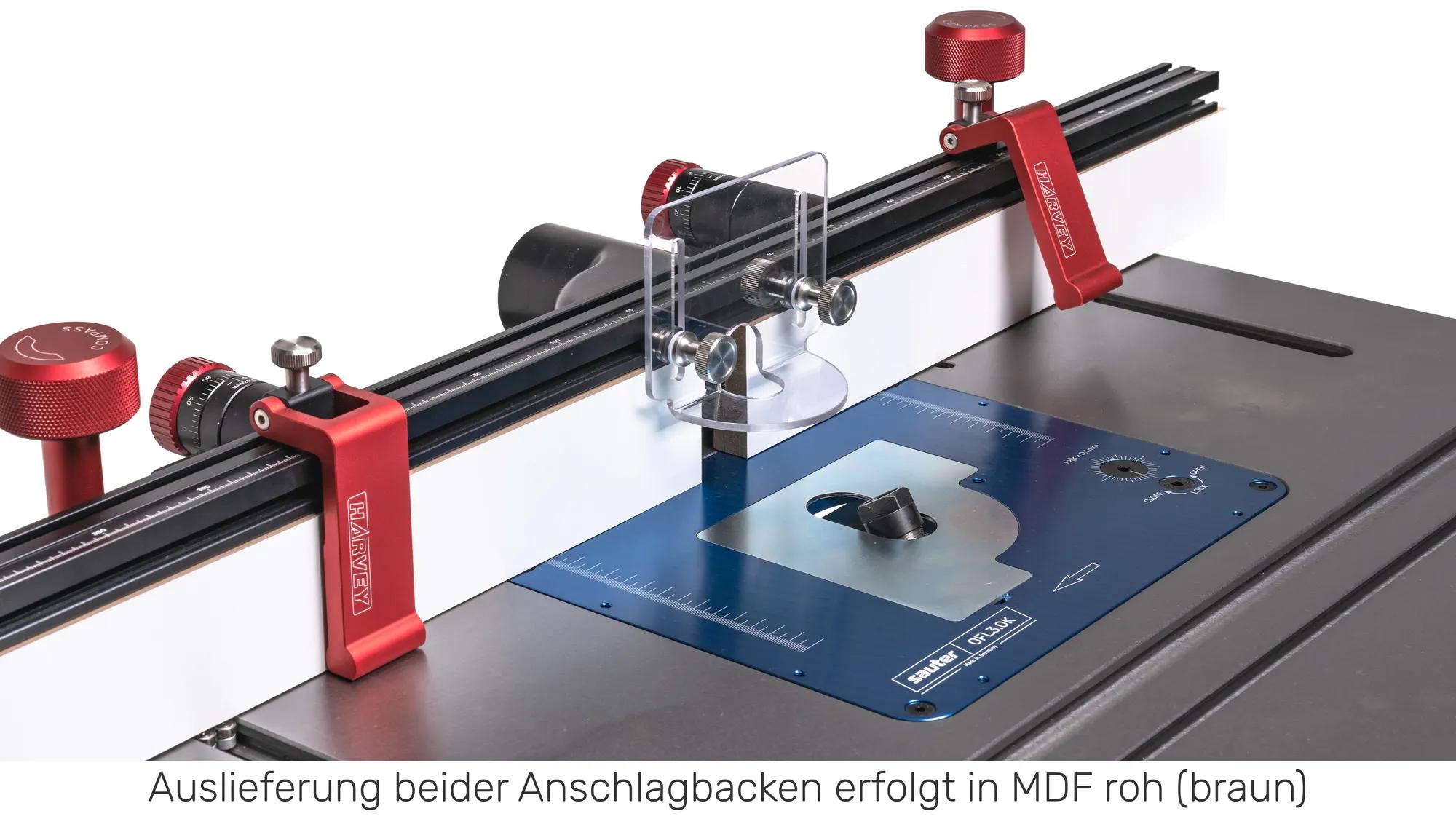

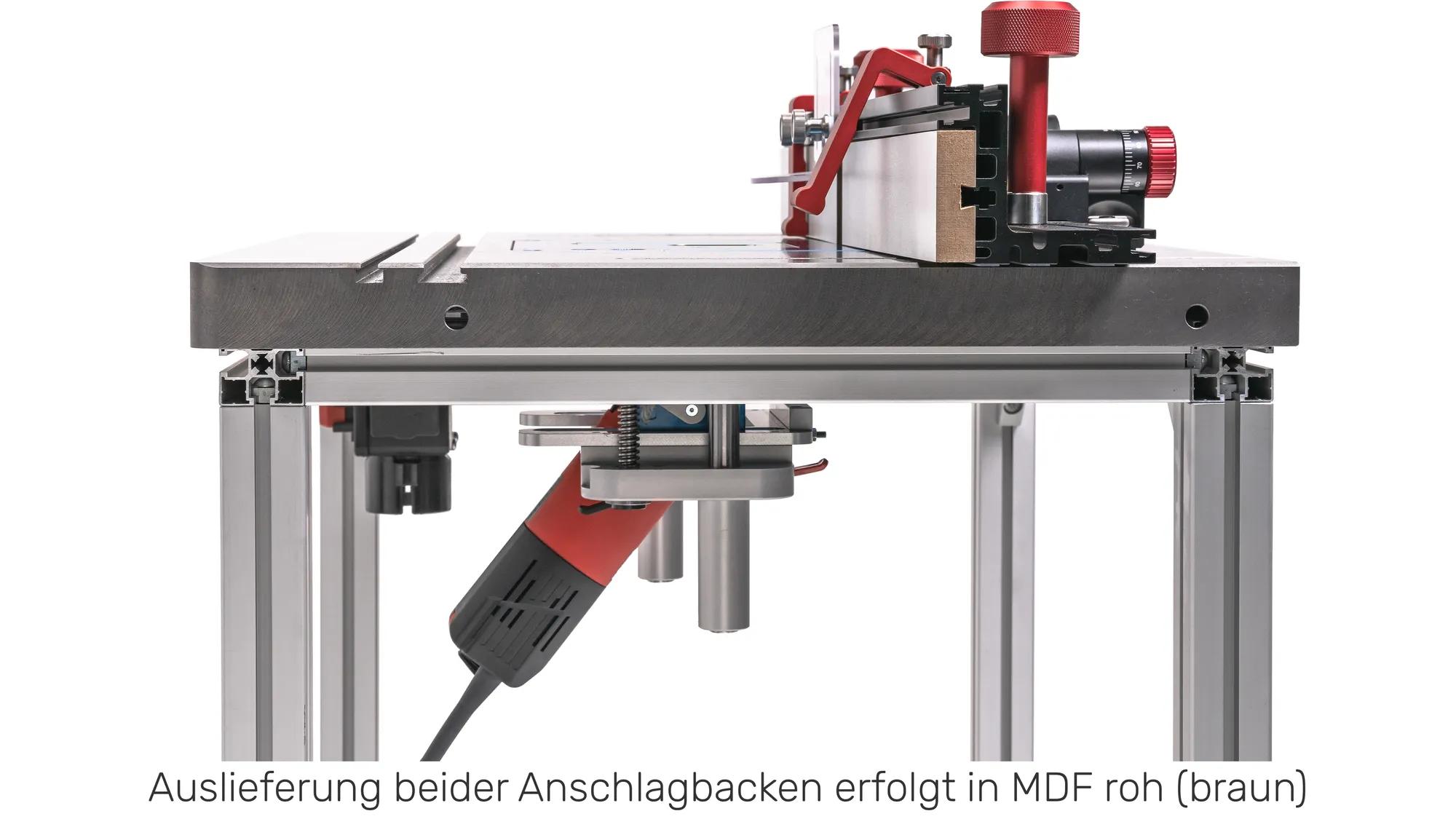

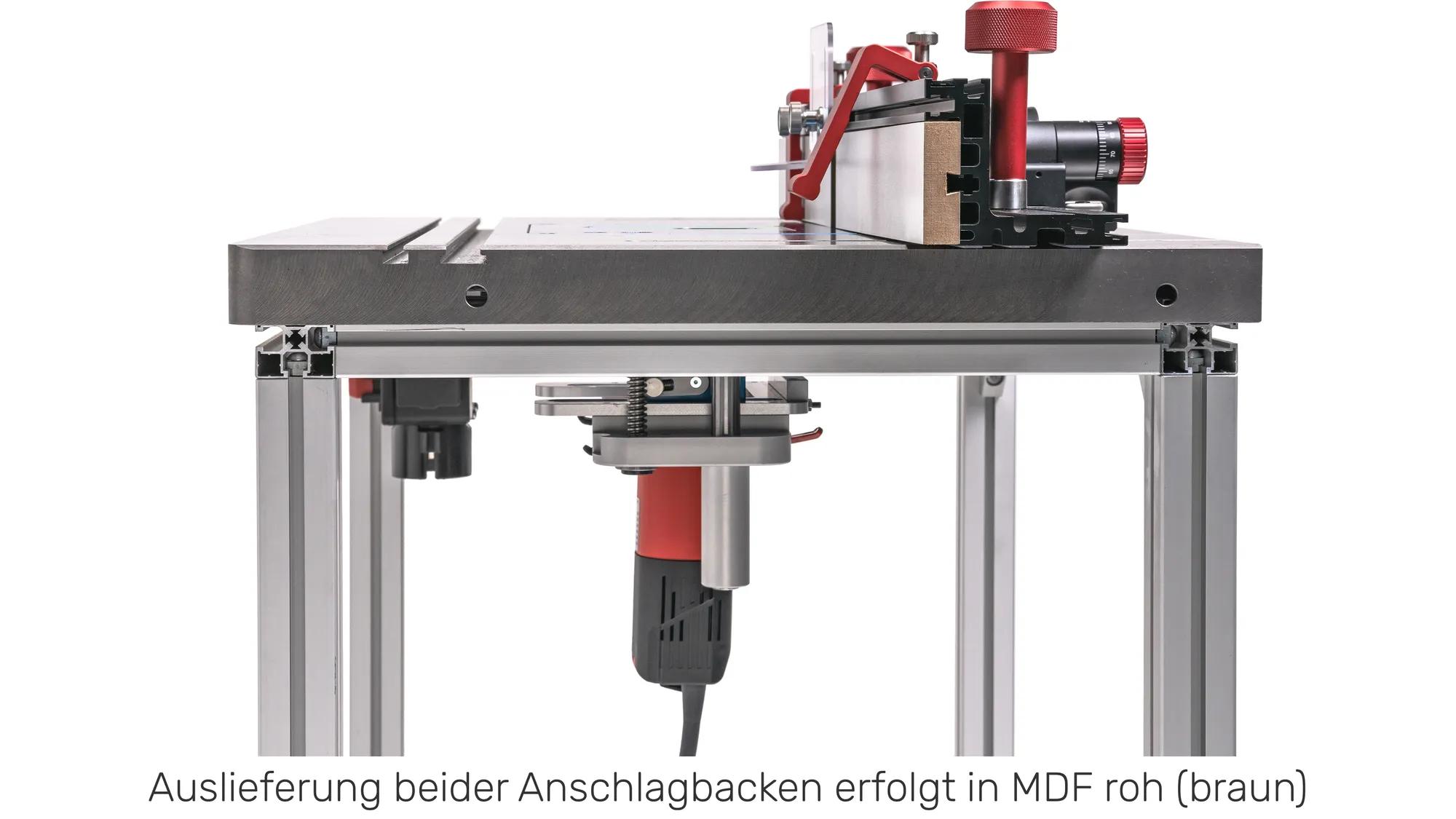

  • Entrambe le ganasce di arresto sono fornite in MDF grezzo (marrone)
• sottotelai Sauter per Piano di fresatura Harvey
  • Dimensioni
    775 x 565 x 890 mm
  • Profilo
    45 x 45 mm
  • tutti e quattro i lati scanalati
  • Capacità di carico molto elevata
  • Superficie anodizzata per una migliore scorrevolezza e un aspetto più gradevole

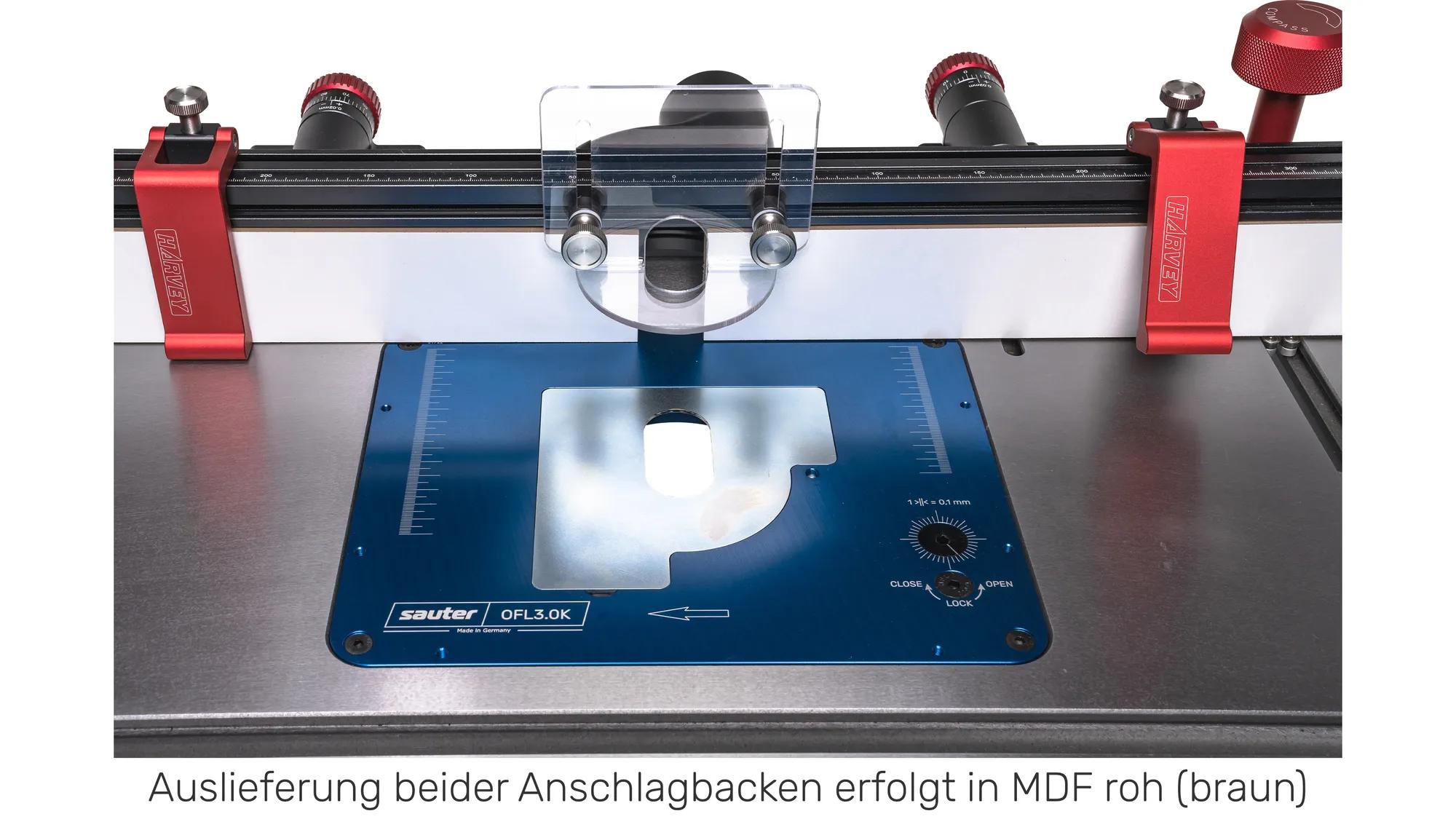

• sollevatore per frese sauter OFL 3.0K per motori fresa
  • Dimensioni della piastra di inserimento
    298 x 235 x 9 mm
  • Raggio d'angolo della piastra di inserimento
    19,05 mm (3/4")
  • Corsa/giro di regolazione dell'altezza
    4 mm
  • Corsa di regolazione massima
    4 mm Corsa di regolazione massima: 101 mm
  • SOLLEVAMENTO der motore fresa (max. esteso)
    240 mm
  • Diametro massimo della fresa
    55 mm Diametro della fresa: 55 mm
  • Peso
    circa 5 kg
• Motore fresa Suhner UAK 30 RF SPZ12
  • Potenza in ingresso
    1.530 watt
  • Velocità infinitamente variabile
    3.500 - 30.000 giri/min
  • Coppia
    0,4 Nm
  • Tensione
    230 Volt / 50 Hz
  • Livello di pressione sonora
    86 dB, K = 3 dB (i valori corrispondono al livello di pressione sonora alla massima velocità)
  • incl. pinza di serraggio
    8 mm
    --> Pinze aggiuntive da acquistare separatamente.
  • Possibilità di mandrino a pinza fino a 12,7 mm (1/2")
  • Peso
    2,85 kg
• Interruttore di sicurezza per i banchi fresa
  • Grado di protezione
    IP54
  • Corrente di esercizio IE
    13,5 A/250 V
  • Tensione di controllo universale UC
    230 V/50 Hz
  • Categoria di utilizzo AC3
    3 kW
