Set di tavoli da fresatura Harvey PRO

Dati tecnici

• Piano di fresatura Harvey in ghisa RT-800
• Dimensioni piano del banco fresa
  800 x 590 x 45 mm
• Dimensioni apertura per piastra di inserimento/sollevamento der motore fresa
  298,5 x 235 x 10 mm
• Dimensioni della scanalatura a T anteriore
  19,05 x 25,4 x 9,5 mm
• Dimensioni scanalatura a T posteriore
  7,1 x 14,2 x 9 mm
• Peso
  48 kg

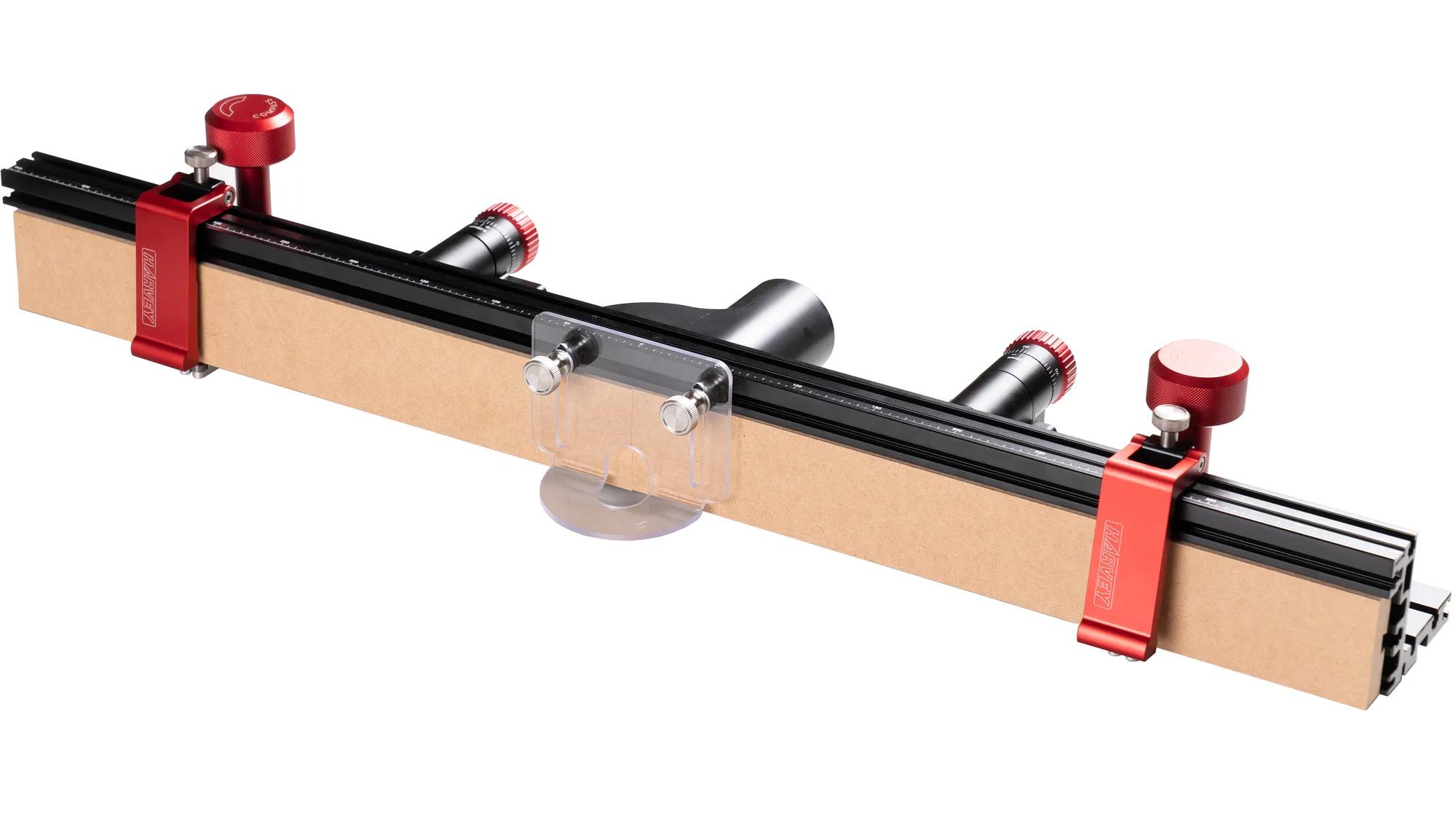

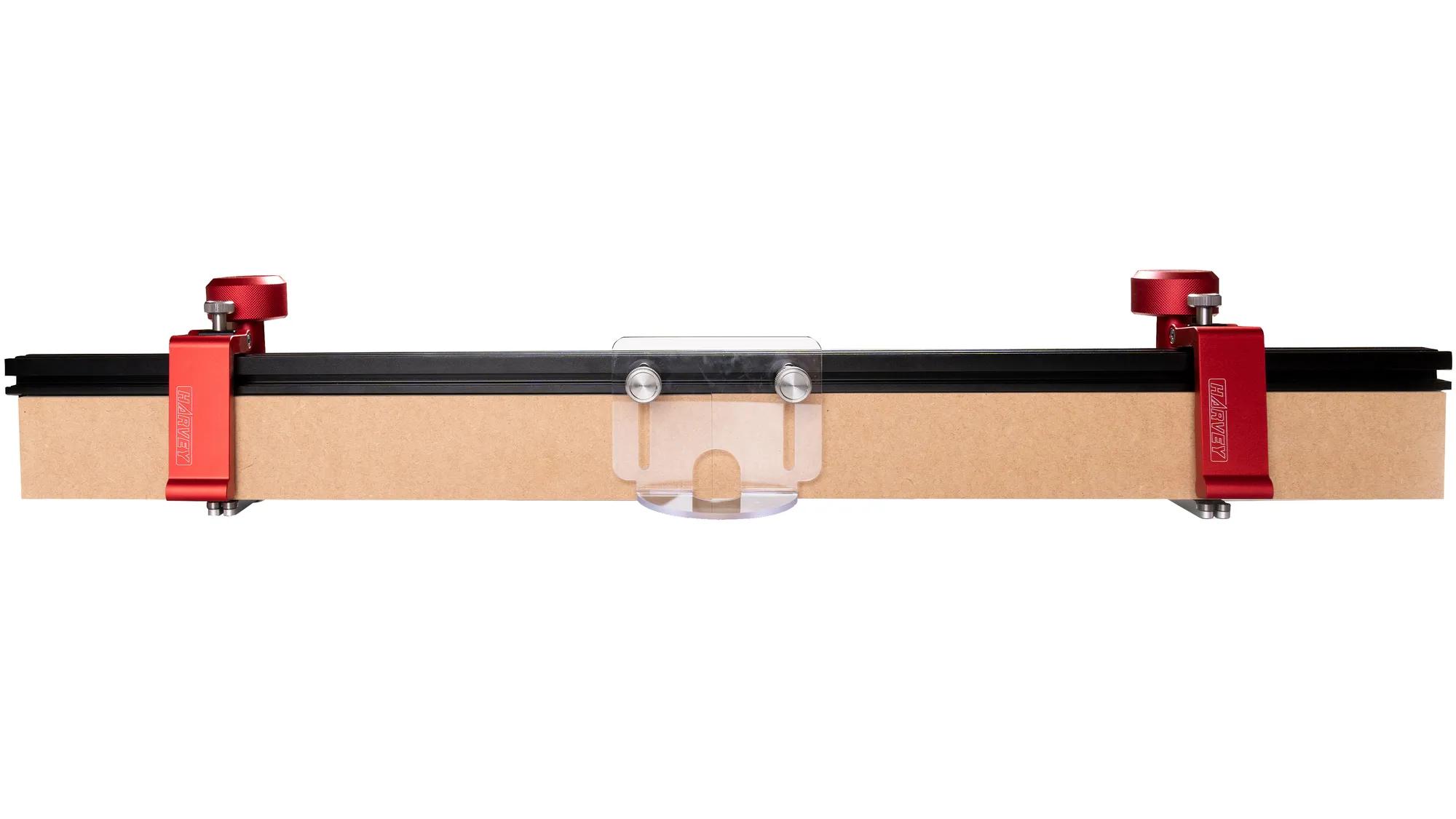

Battuta per fresa Harvey RF-36-M

Dimensioni della battuta

915 x 113,5 x 91 mm

Dimensioni ganasce

450 x 67 mm

Ganasce di regolazione max. Corsa di regolazione delle ganasce

178 mm

Corsa di regolazione fine della battuta

12,7 mm

Corsa di regolazione fine della ganascia pick-up

6,35 mm

Scala

metrica

Regolazione fine della <strong>battuta</strong>

0,02 mm (1 giro corrisponde a 1 mm di corsa di regolazione)

Regolazione fine della <strong>ganascia di presa</strong>

0,02 mm (1 giro corrisponde a una corsa di regolazione di 1 mm)

Ø attacco esterno per tubo di aspirazione

63,5 mm

Ø Attacco interno per tubo di aspirazione

57,5 mm

Compatibile - solo con il Piano di fresatura Harvey RT-800 in acciaio

Peso

9 kg

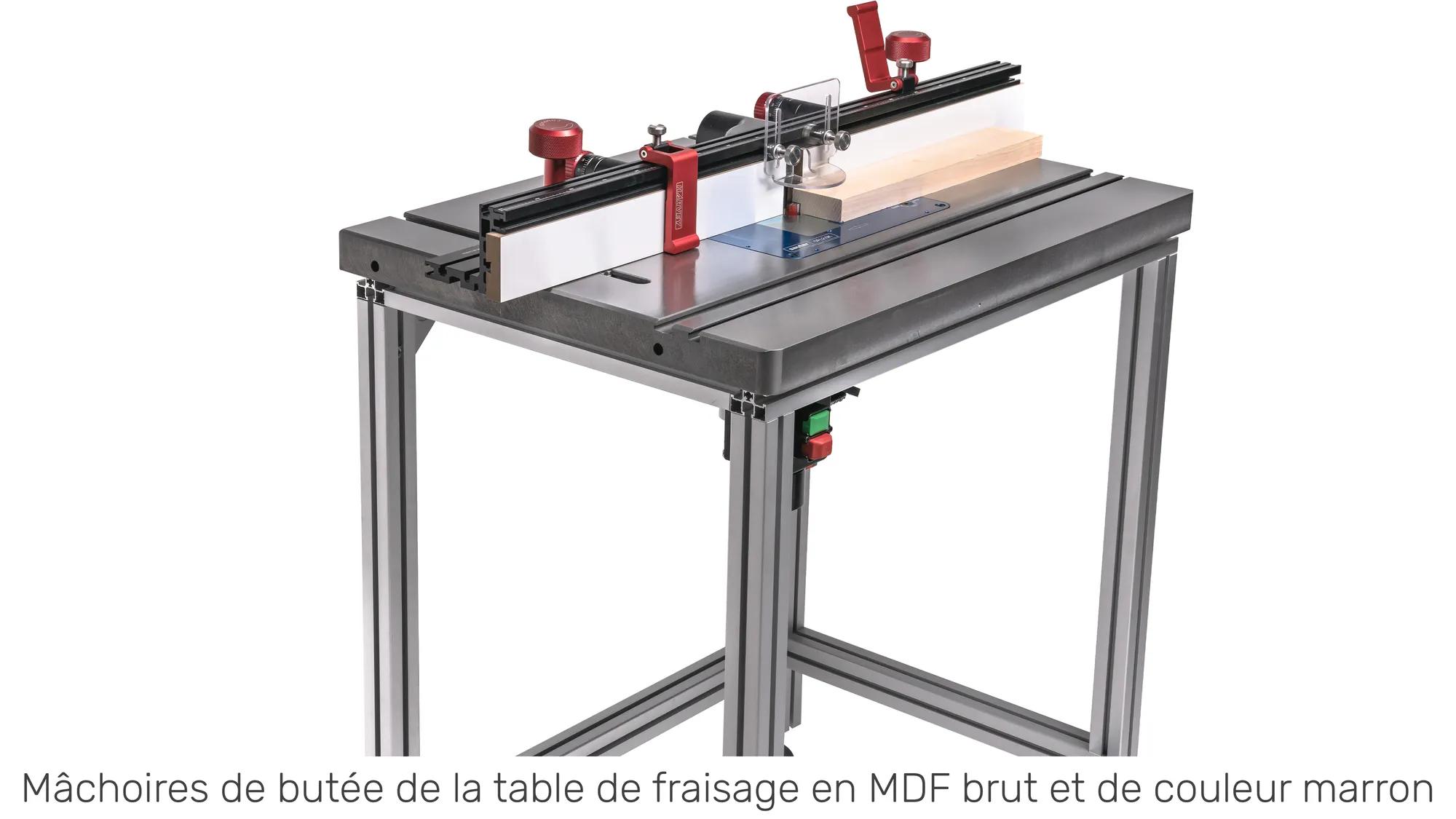

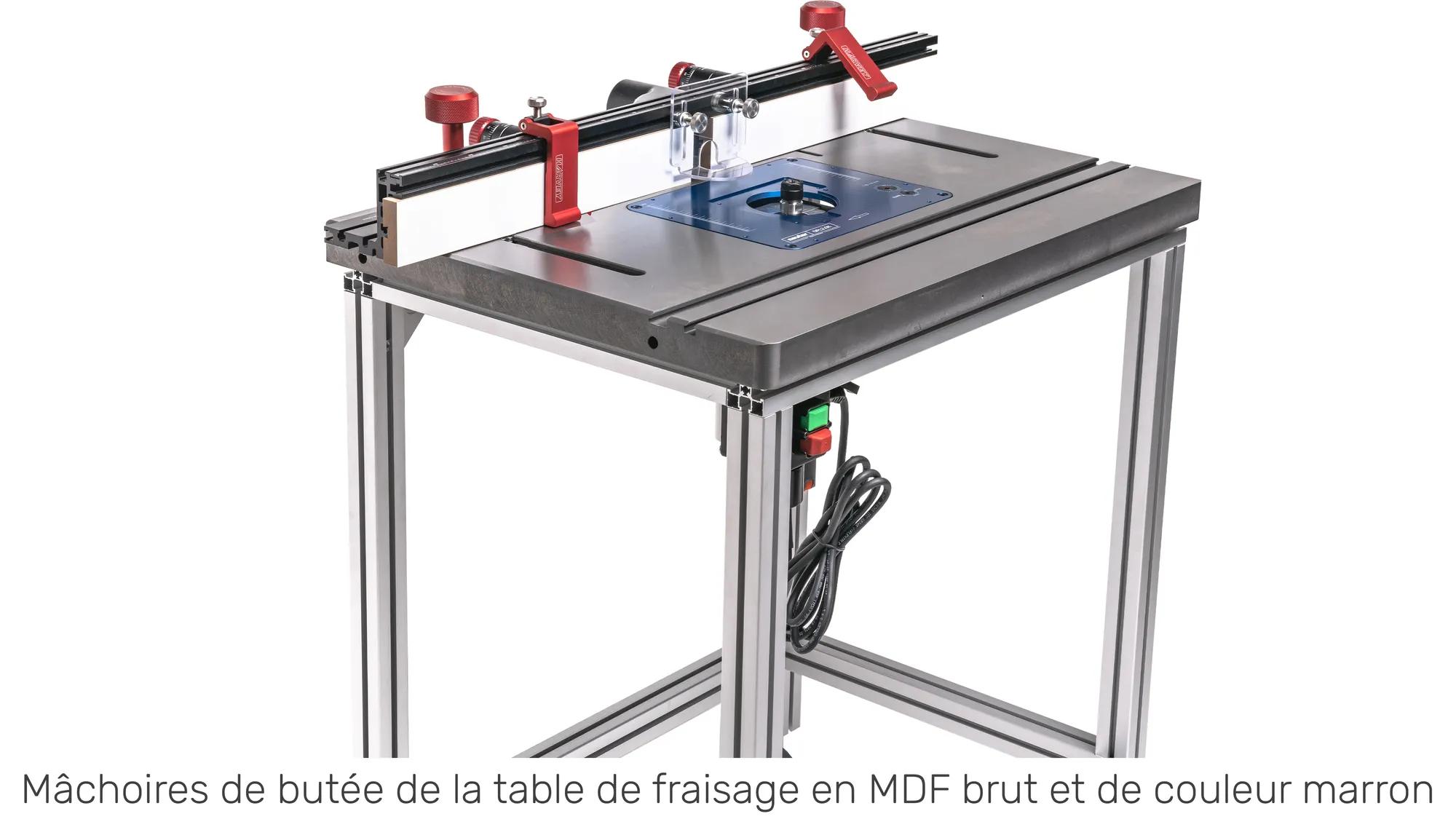

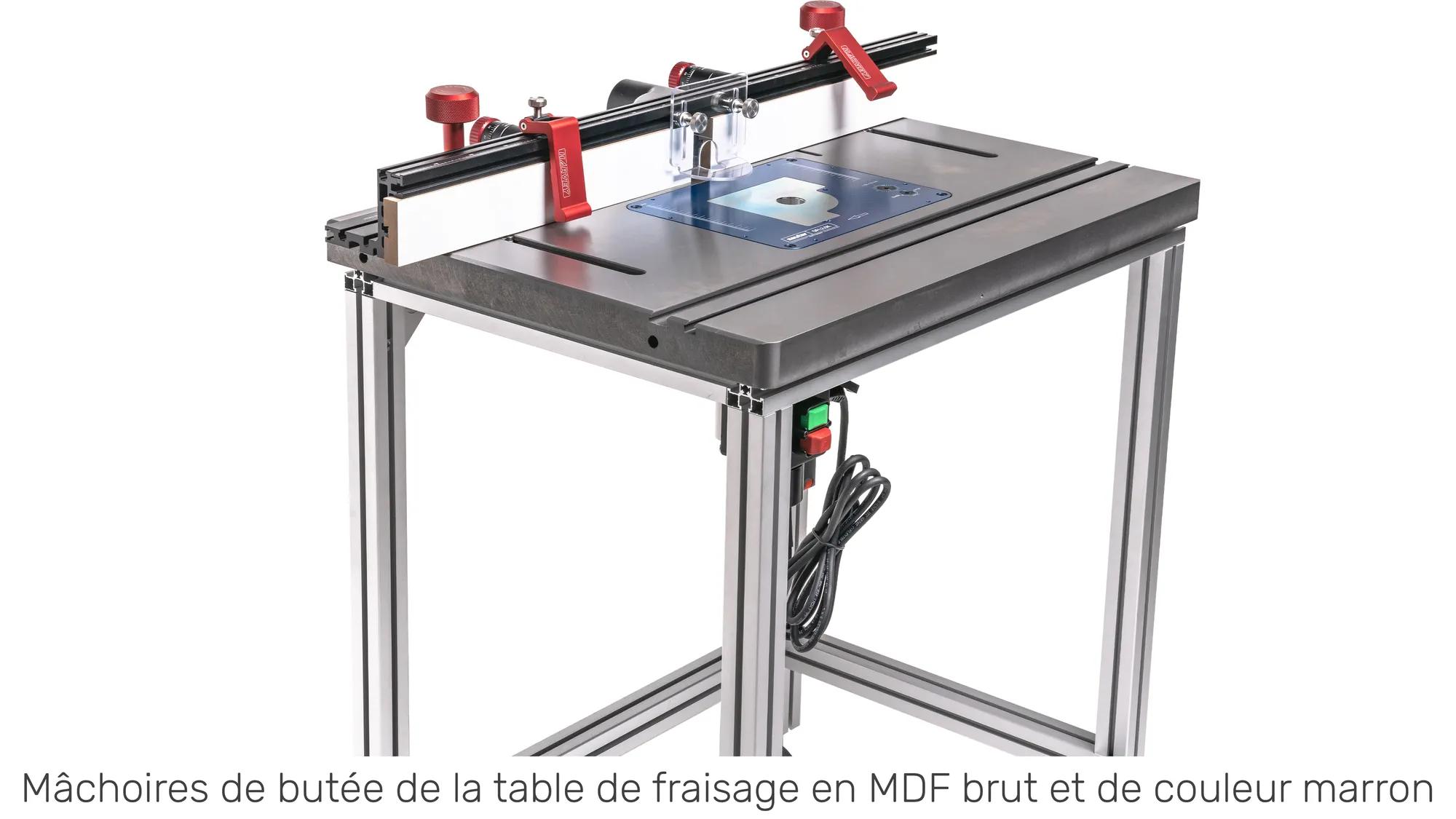

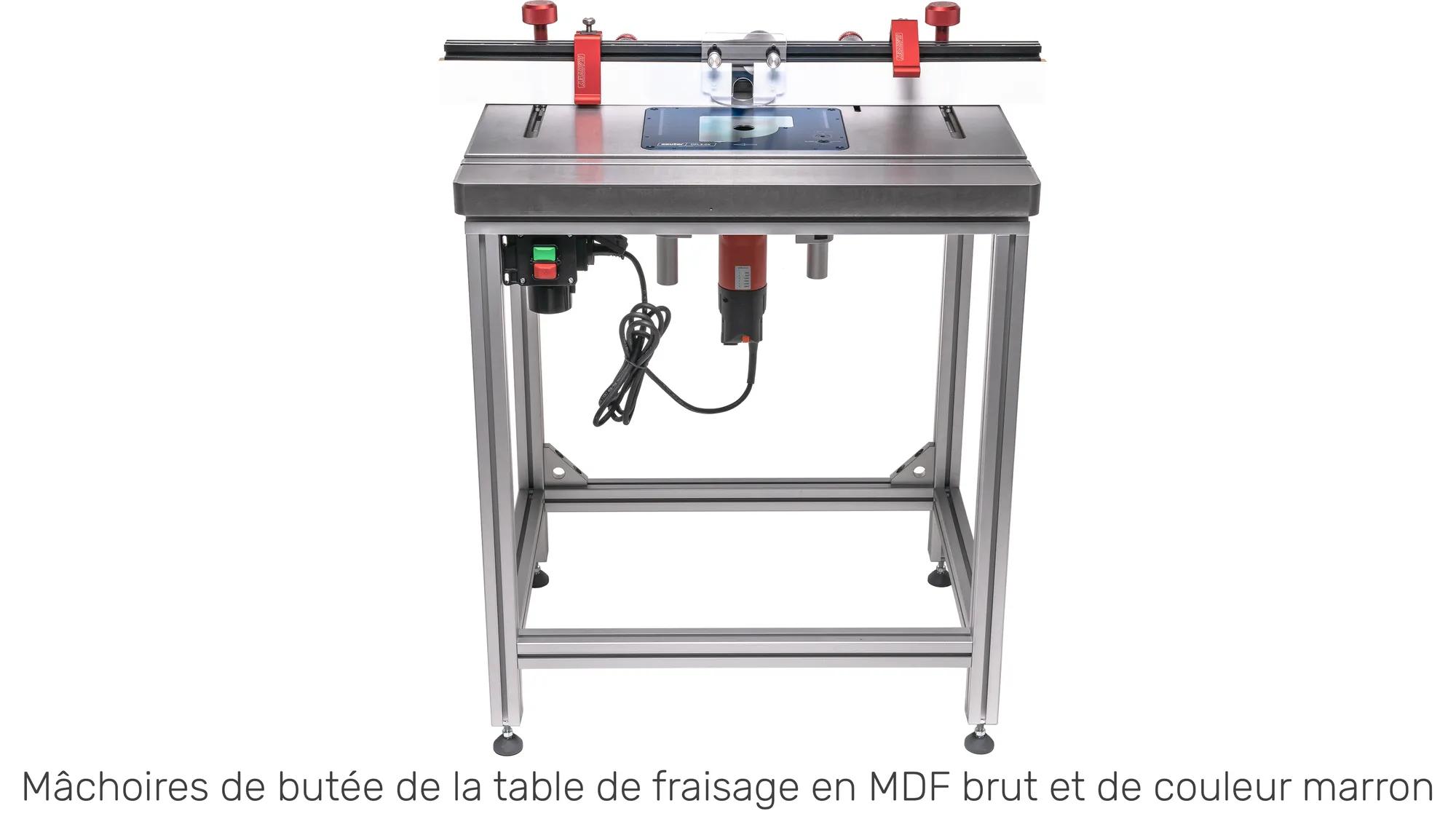

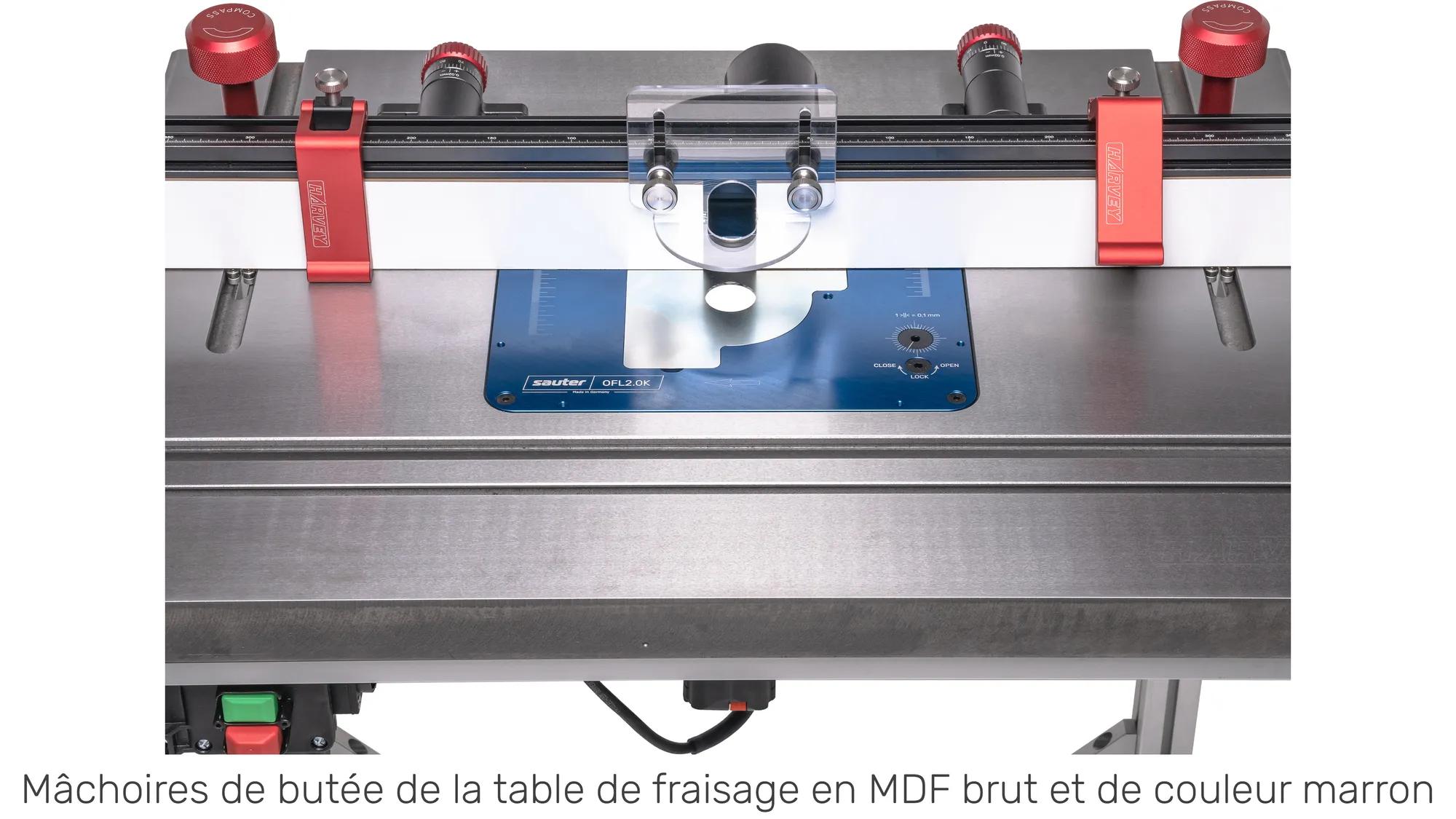

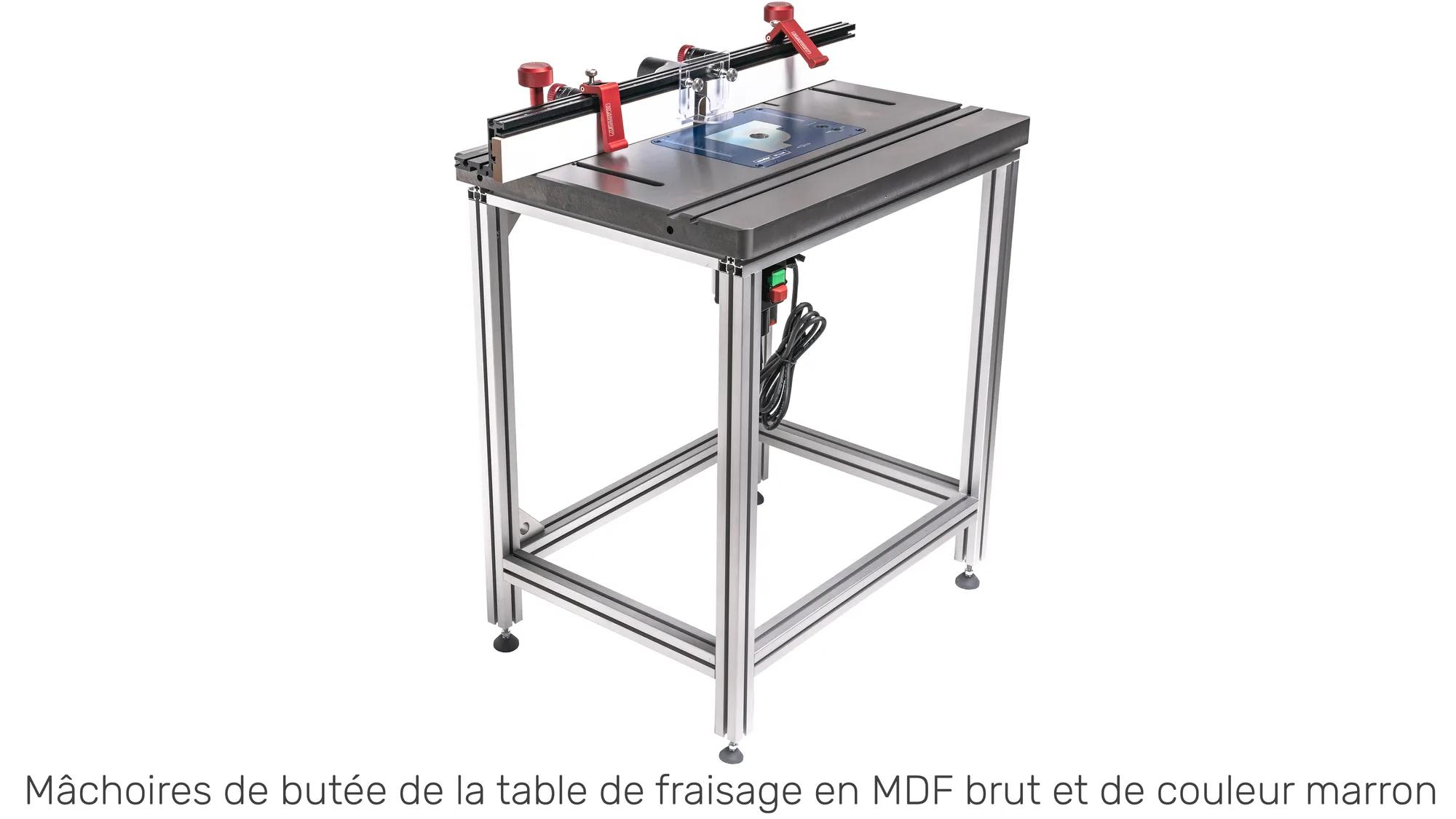

Entrambe le ganasce di arresto sono fornite in MDF grezzo (marrone)

sottotelai Sauter per Piano di fresatura Harvey

Dimensioni

775 x 565 x 890 mm

Profilo

45 x 45 mm

tutti e quattro i lati scanalati

Capacità di carico molto elevata

Superficie anodizzata per una migliore scorrevolezza e un aspetto più gradevole

sollevatore per frese sauter FML-BR-K per motori fresa

Dimensioni della piastra di inserimento

298 x 235 x 9 mm

Raggio d'angolo della piastra di inserimento

19,05 mm (3/4")

Corsa/giro di regolazione dell'altezza

2 mm

Corsa di regolazione massima

2 mm Corsa di regolazione massima: 100 mm

SOLLEVAMENTO der motore fresa (max. esteso)

240 mm

Diametro massimo della fresa

86 mm Diametro della fresa: 86 mm

Peso

circa 4 kg

Ø del collo di serraggio / tolleranze del motore fresa

43 mm / -0,135 + 0,015

Altezza di serraggio richiesta del motore fresa

20 mm

Peso massimo del motore di fresatura Peso massimo del motore fresa

5 kg

Motore fresa Suhner UAK 30 RF SPZ12

Potenza in ingresso

1.530 watt

Velocità infinitamente variabile

3.500 - 30.000 giri/min

Coppia

0,4 Nm

Tensione

230 Volt / 50 Hz

Livello di pressione sonora

86 dB, K = 3 dB (i valori corrispondono al livello di pressione sonora alla massima velocità)

incl. pinza di serraggio

8 mm
--> Pinze aggiuntive da acquistare separatamente.

Possibilità di mandrino a pinza fino a 12,7 mm (1/2")

Peso

2,85 kg

Interruttore di sicurezza per i banchi fresa

Grado di protezione

IP54

Corrente di esercizio IE

13,5 A/250 V

Tensione di controllo universale UC

230 V/50 Hz

Categoria di utilizzo AC3

3 kW
