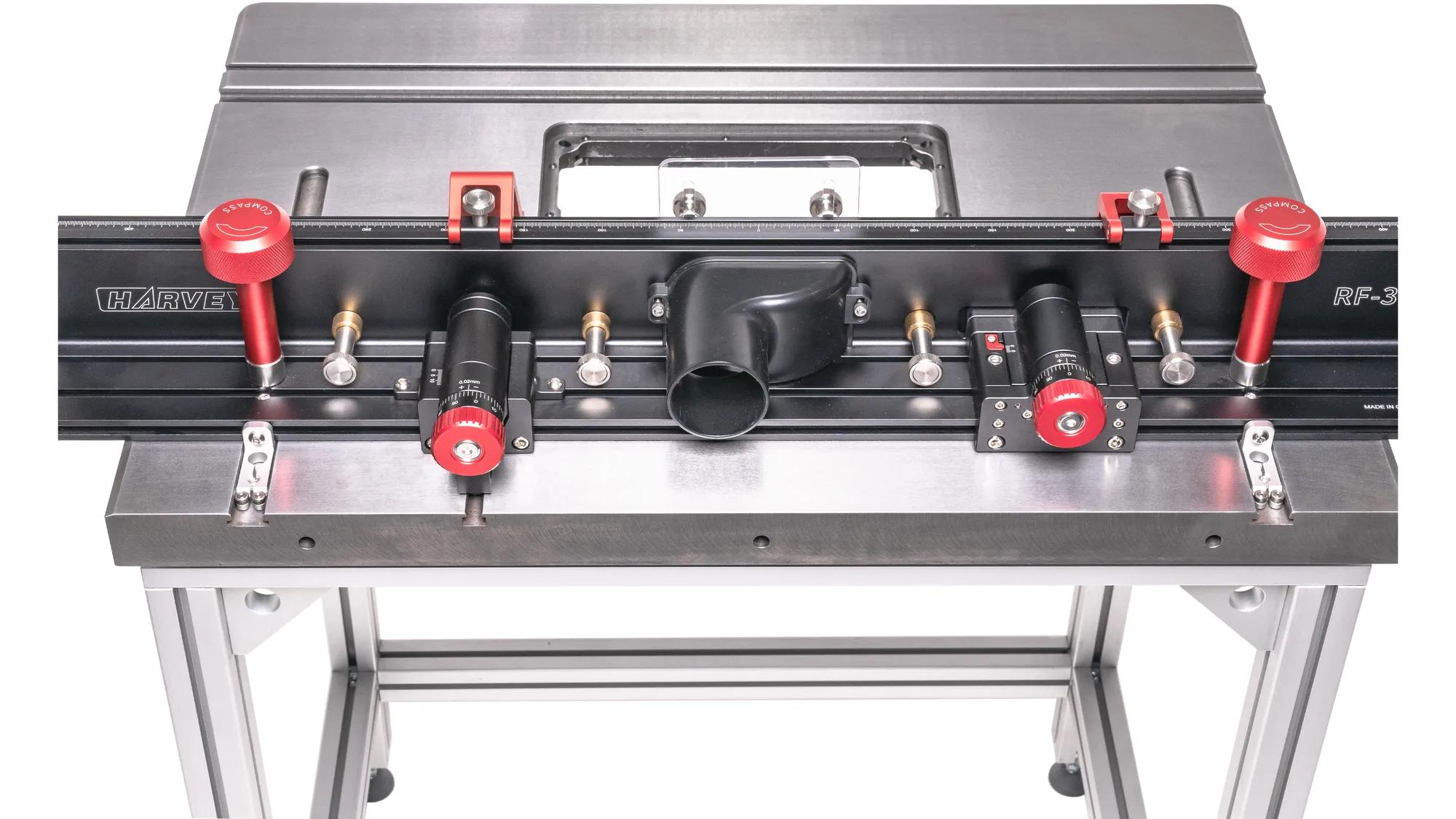

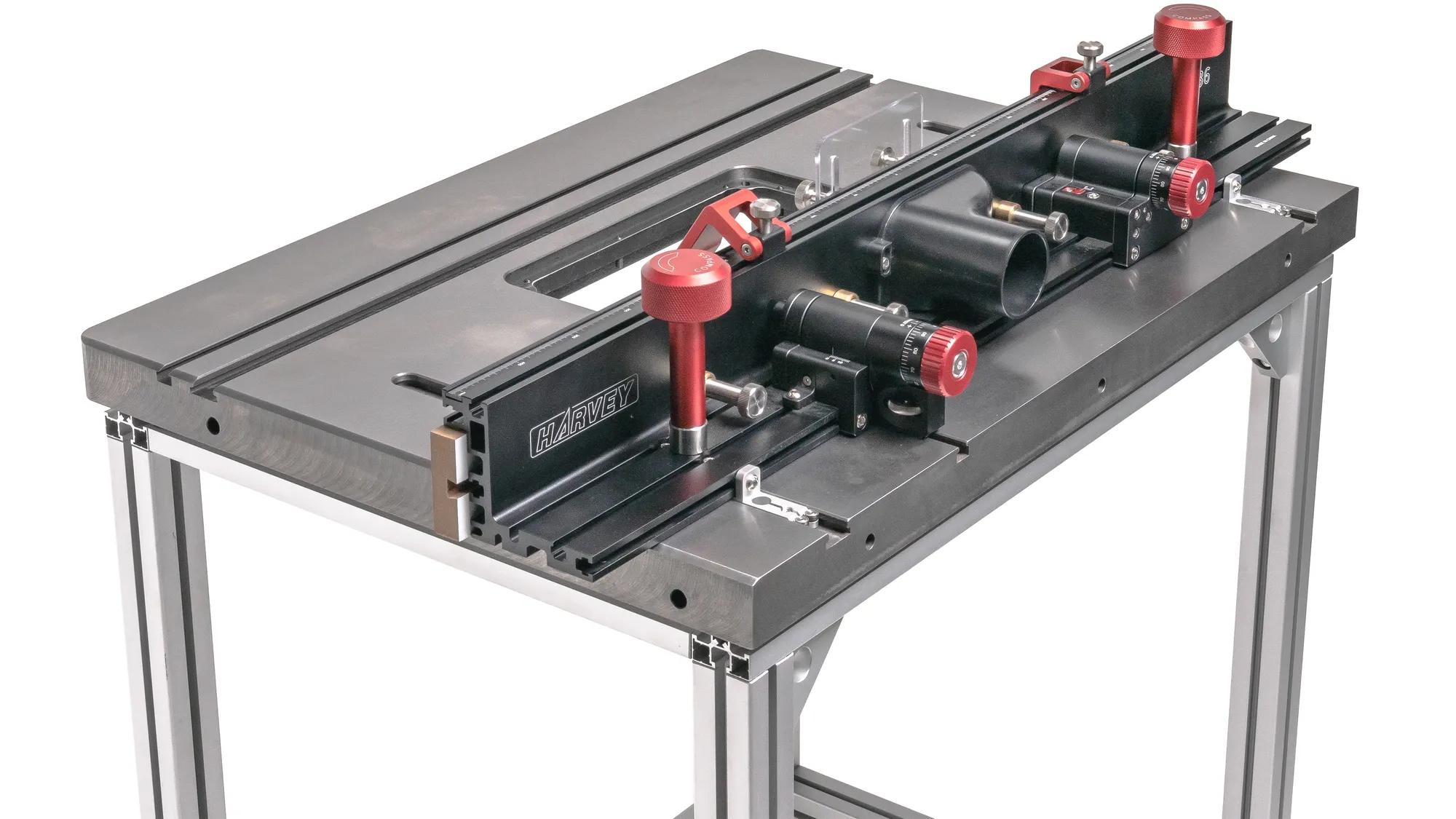

Set di tavoli da fresatura Harvey STARTER

Dati tecnici

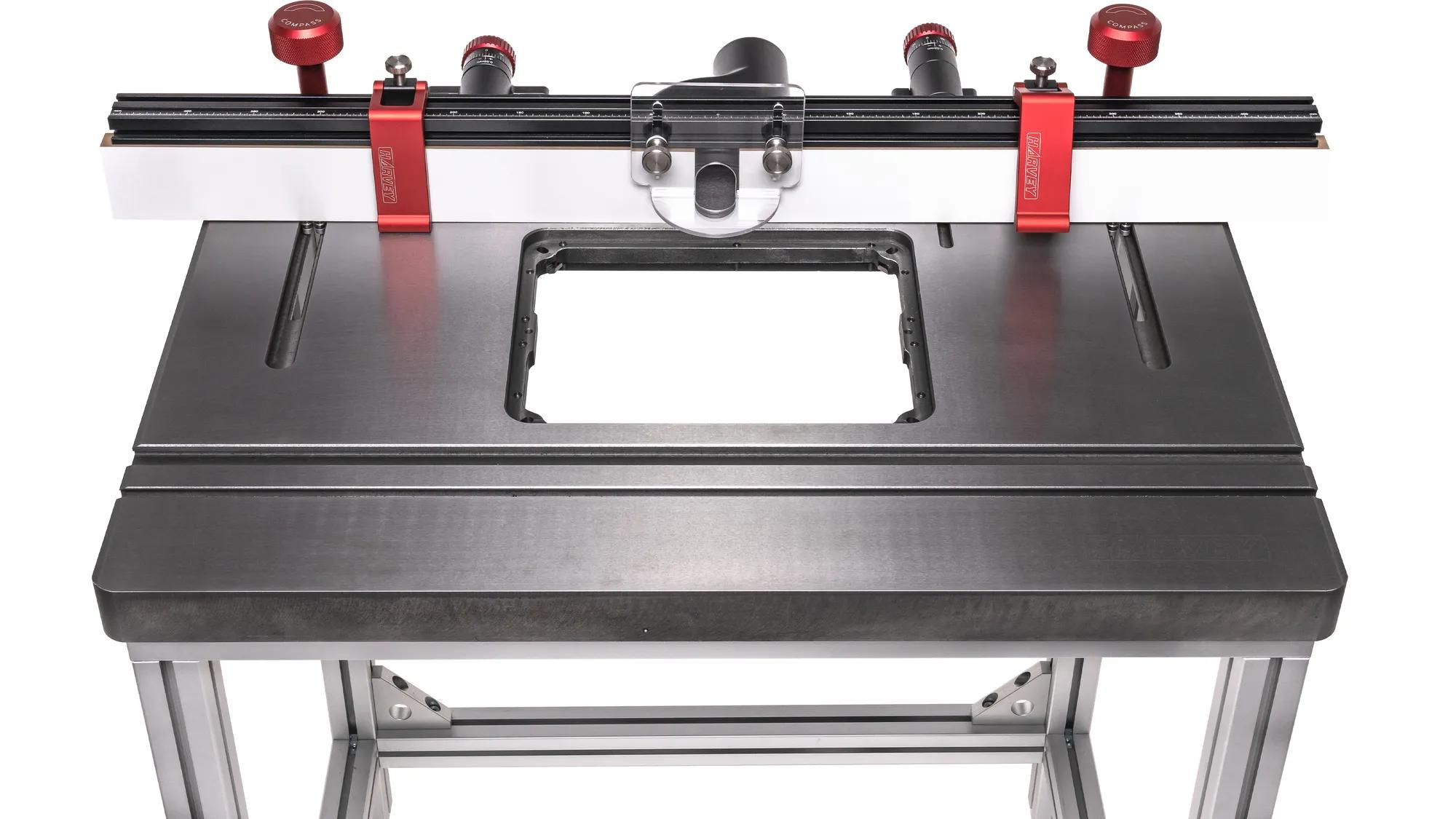

• Piano di fresatura Harvey in ghisa RT-800
  • Dimensioni piano del banco fresa
    800 x 590 x 45 mm
  • Dimensioni apertura per piastra di inserimento/sollevamento der motore fresa
    298,5 x 235 x 10 mm
  • Dimensioni della scanalatura a T anteriore
    19,05 x 25,4 x 9,5 mm
  • Dimensioni scanalatura a T posteriore
    7,1 x 14,2 x 9 mm
  • Peso
    48 kg

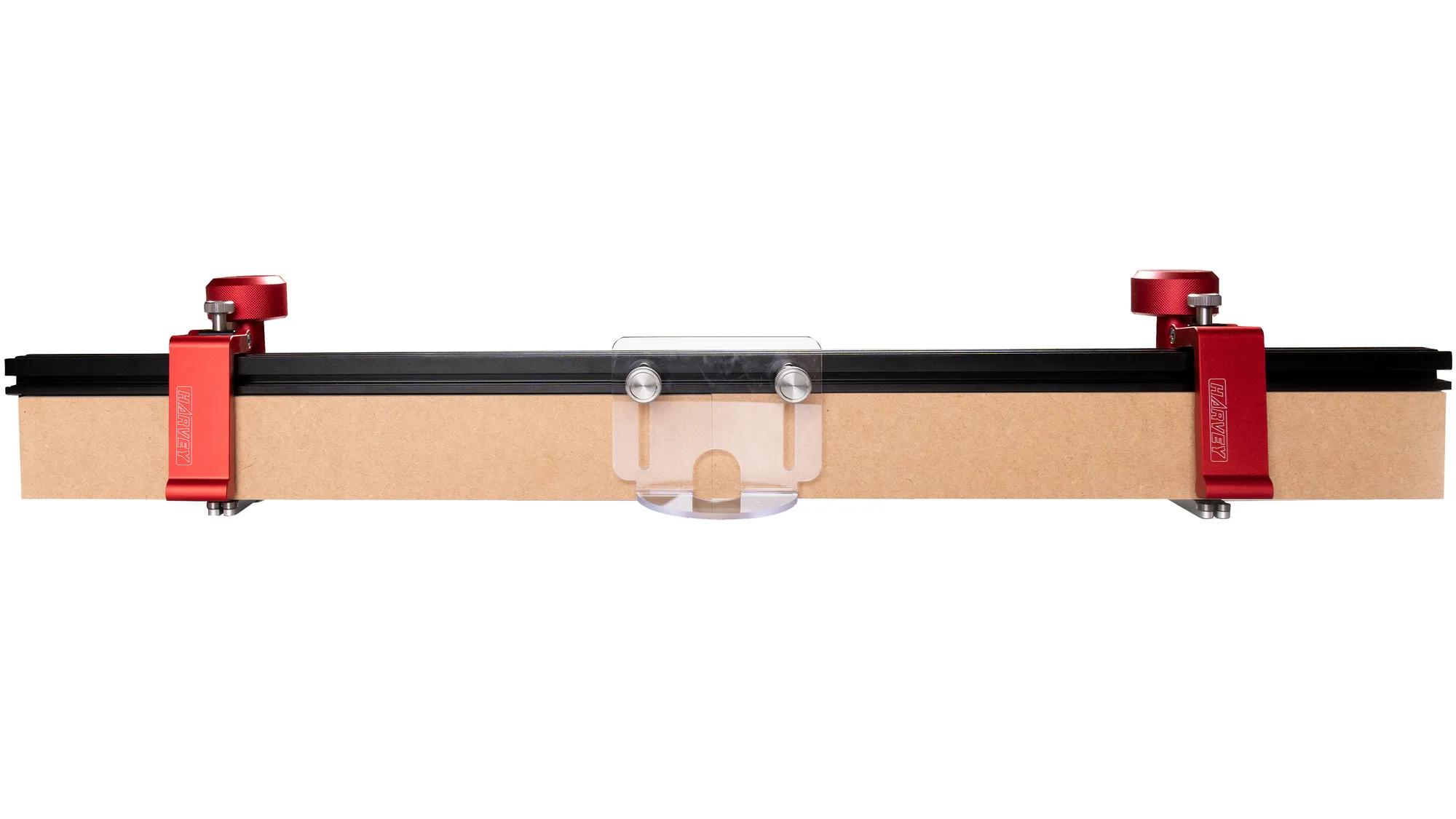

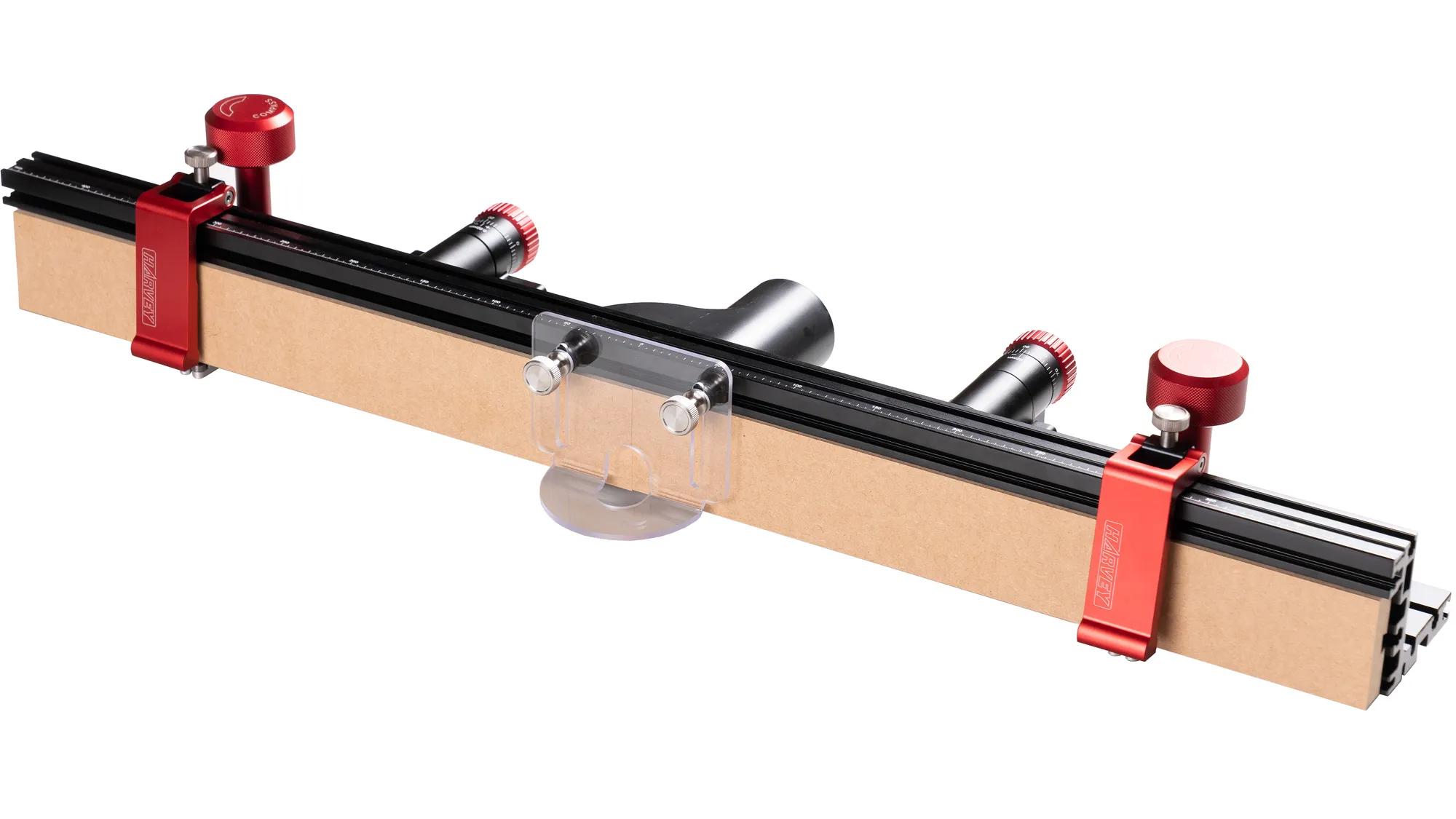

• Battuta per fresa Harvey RF-36-M
  • Dimensioni della battuta
    915 x 113,5 x 91 mm
  • Dimensioni ganasce
    450 x 67 mm
  • Ganasce di regolazione max. Corsa di regolazione delle ganasce
    178 mm
  • Corsa di regolazione fine della battuta
    12,7 mm
  • Corsa di regolazione fine della ganascia pick-up
    6,35 mm
  • Scala
    metrica
  • Regolazione fine della <strong>battuta</strong>
    0,02 mm (1 giro corrisponde a 1 mm di corsa di regolazione)
  • Regolazione fine della <strong>ganascia di presa</strong>
    0,02 mm (1 giro corrisponde a una corsa di regolazione di 1 mm)
  • Ø attacco esterno per tubo di aspirazione
    63,5 mm
  • Ø Attacco interno per tubo di aspirazione
    57,5 mm
  • Compatibile - solo con il Piano di fresatura Harvey RT-800 in acciaio
  • Peso
    9 kg

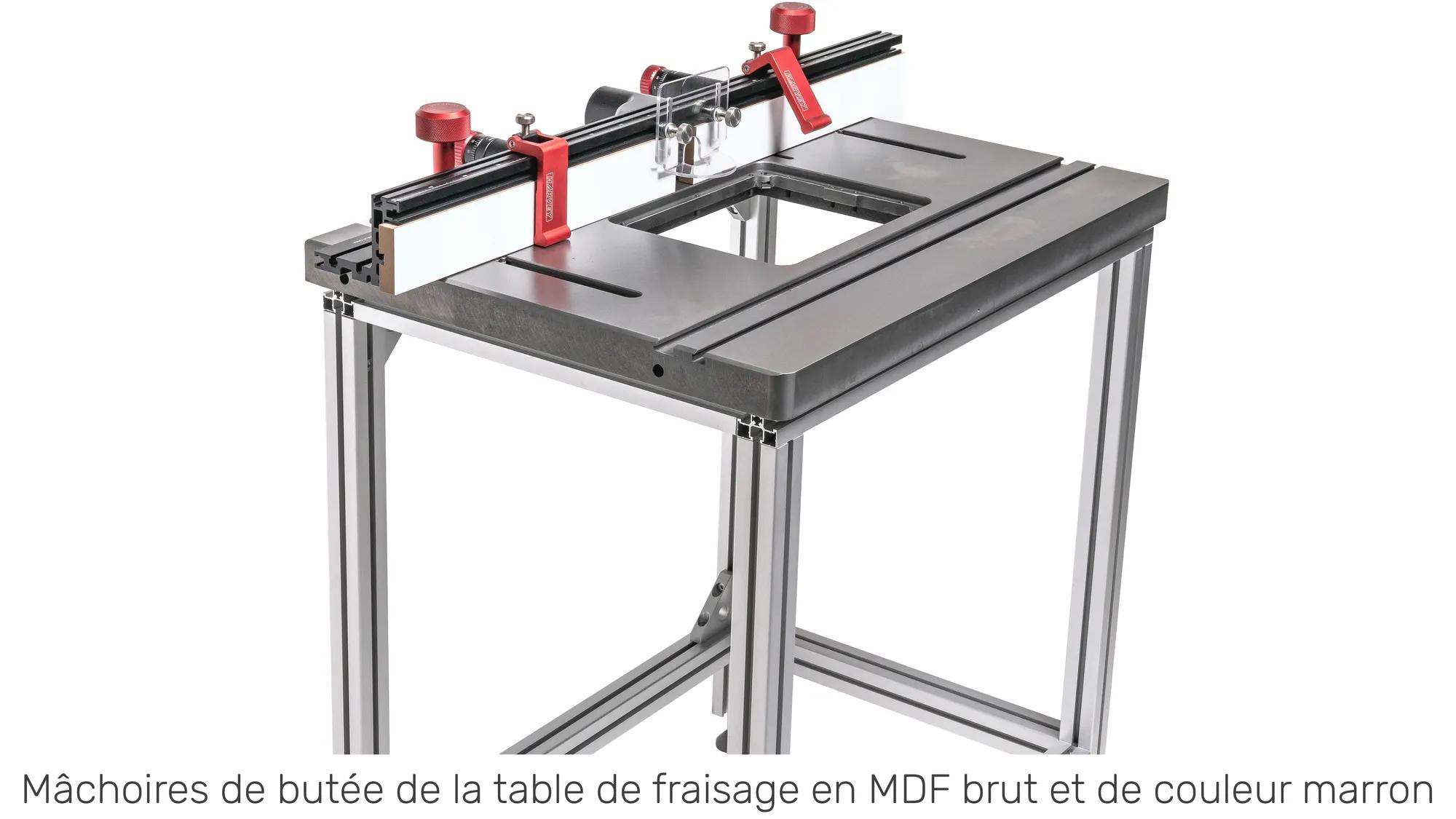

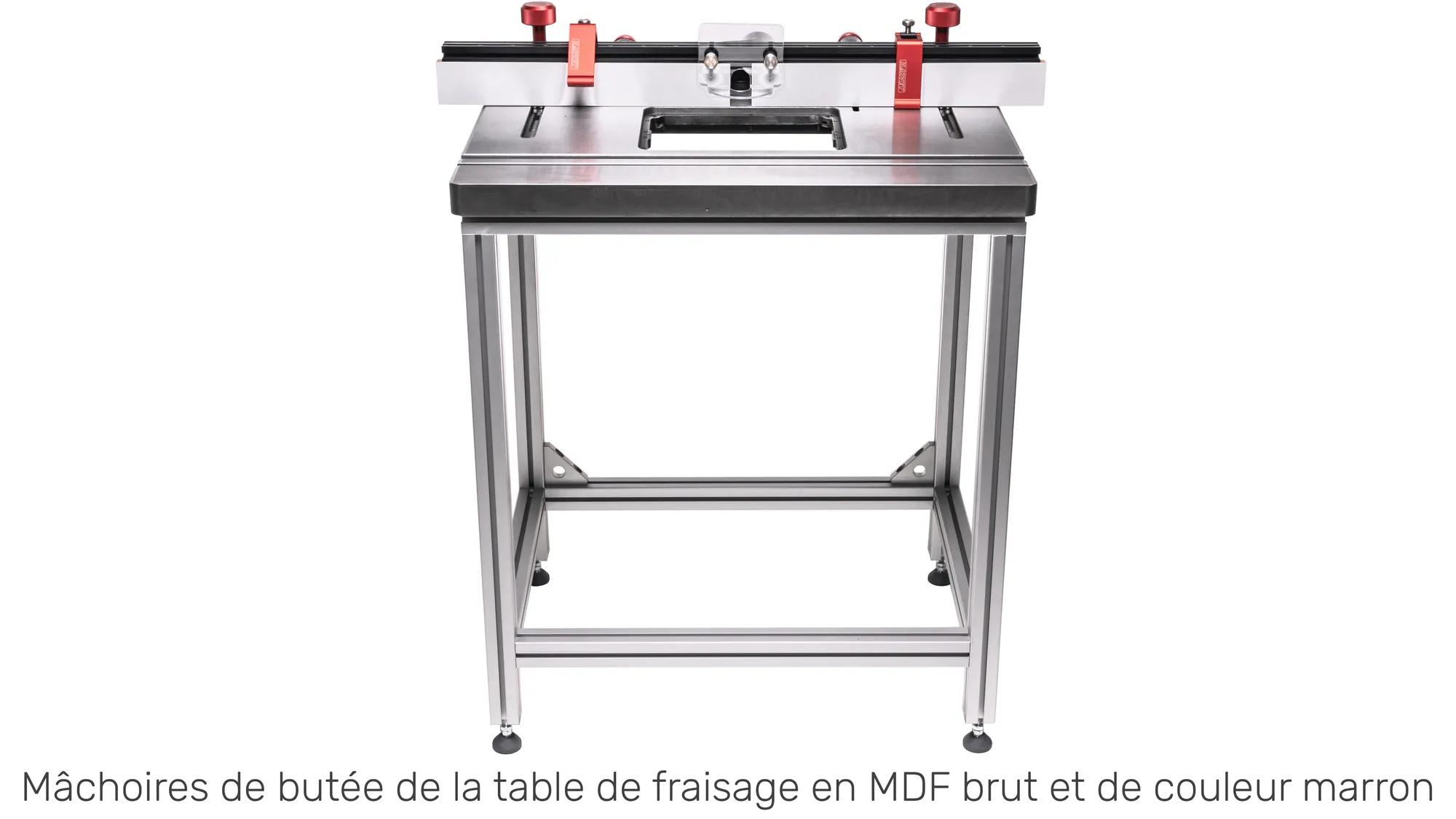

  • Entrambe le ganasce di arresto sono fornite in MDF grezzo (marrone)
• sottotelai Sauter per Piano di fresatura Harvey
  • Dimensioni
    775 x 565 x 890 mm
  • Profilo
    45 x 45 mm
  • tutti e quattro i lati scanalati
  • Capacità di carico molto elevata
  • Superficie anodizzata per una migliore scorrevolezza e un aspetto più gradevole
