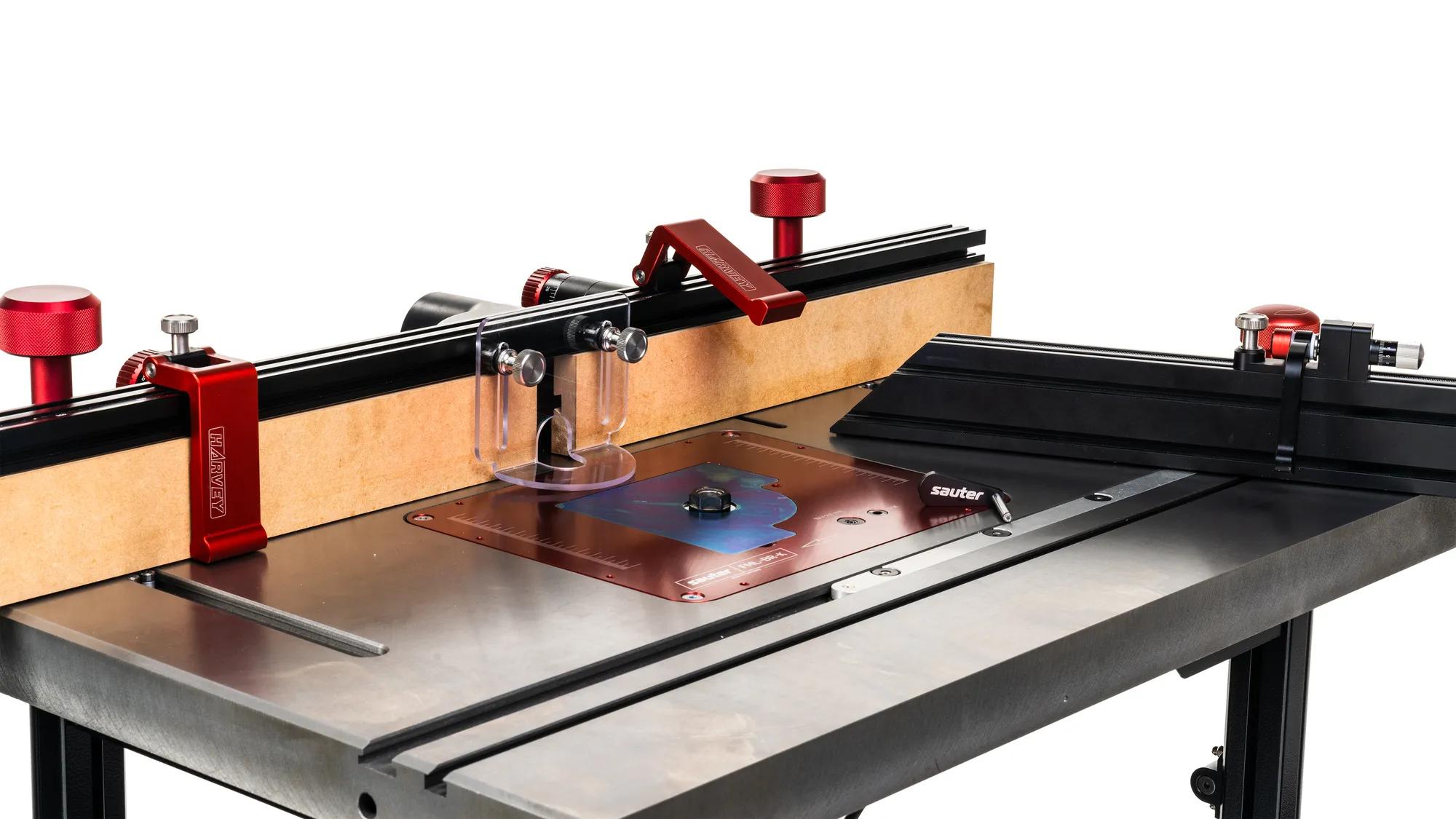

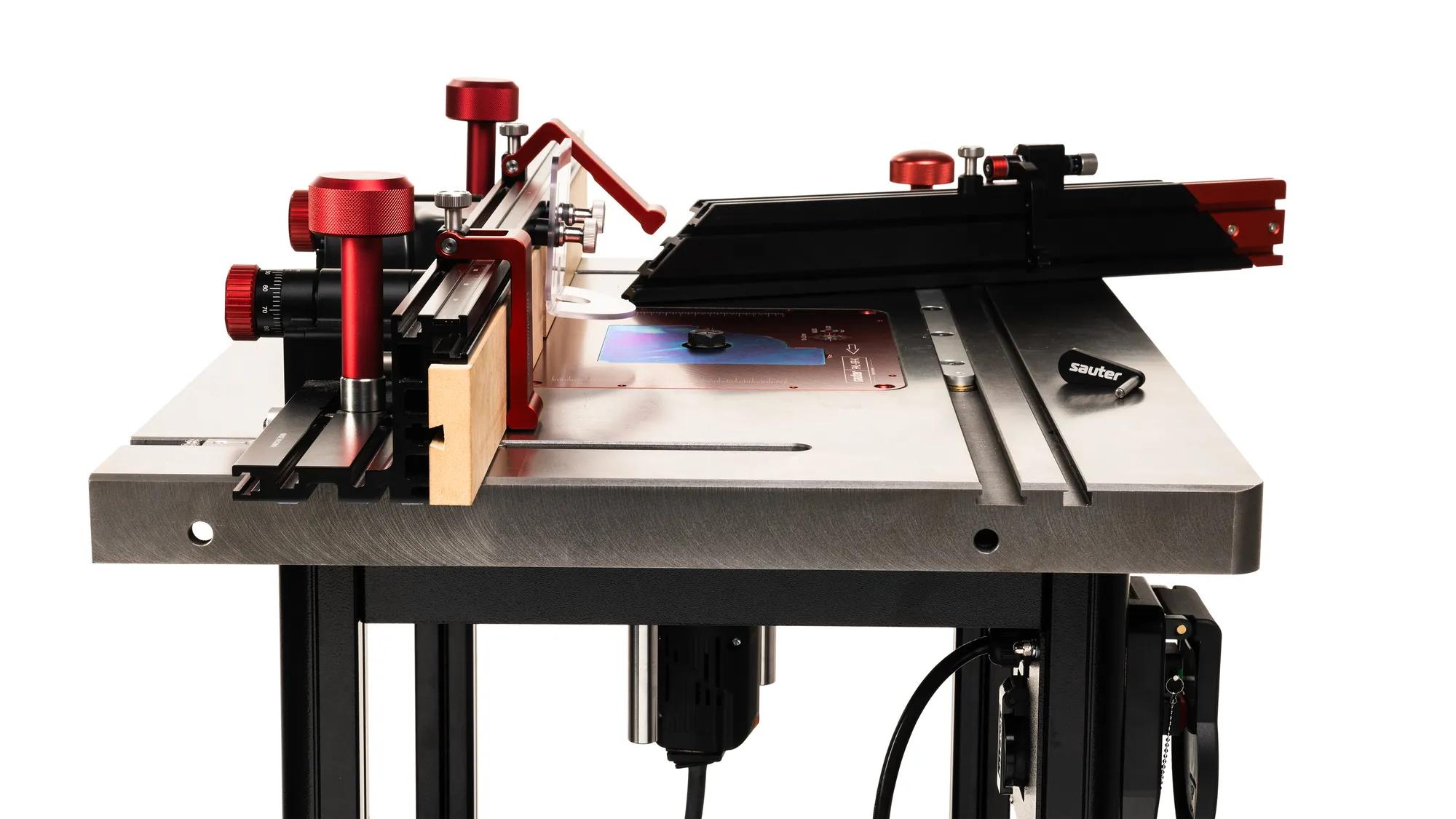

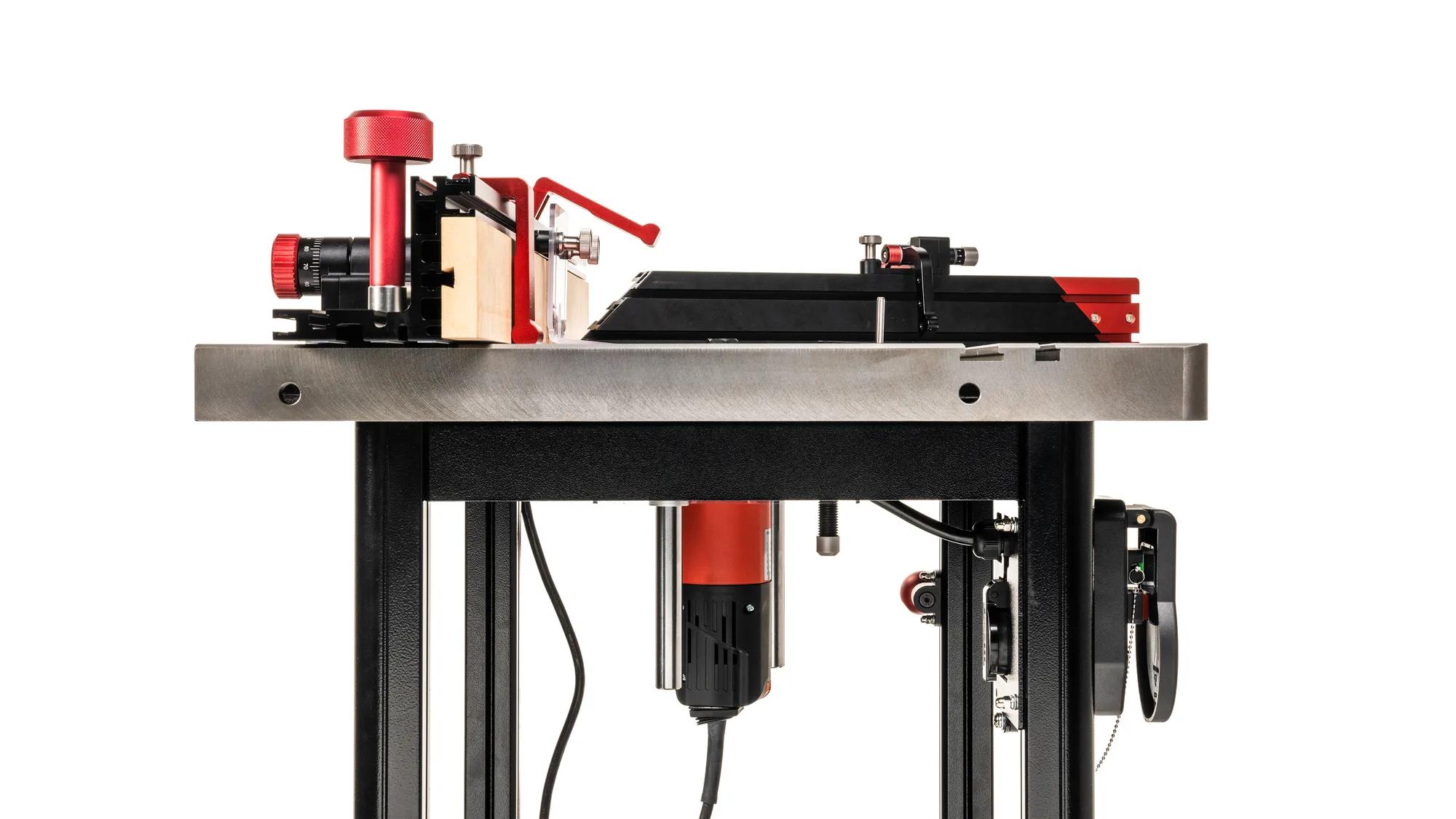

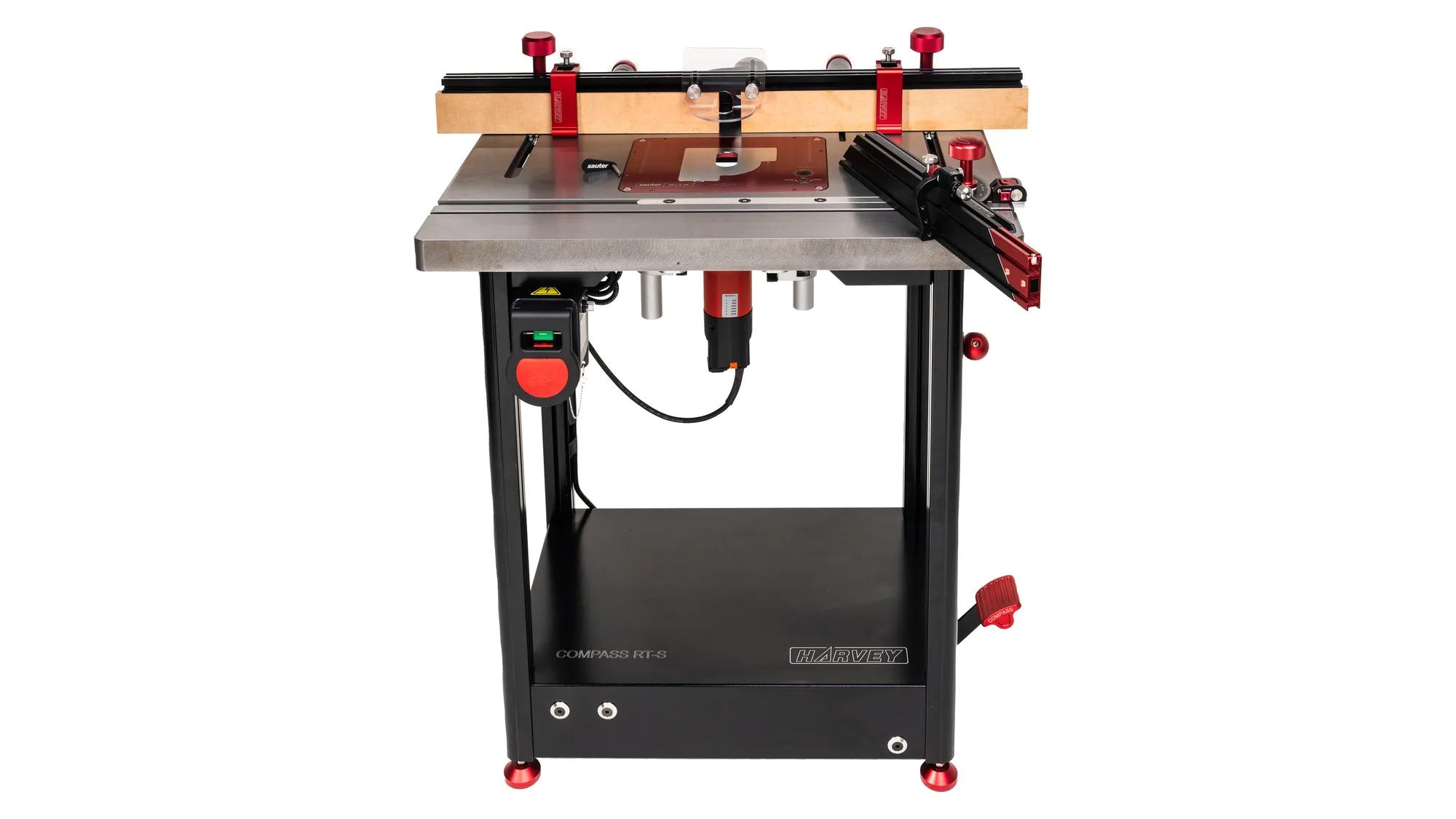

Banco fresa Harvey PURE-1 con SOLLEVAMENTO der motore fresa FML-BR-K

Dati tecnici

• Piano di fresatura Harvey in ghisa RT-800
  • Dimensioni piano del banco fresa
    800 x 590 x 45 mm
  • Dimensioni apertura per piastra di inserimento/sollevamento der motore fresa
    298,5 x 235 x 10 mm
  • Dimensioni della scanalatura a T anteriore
    19,05 x 25,4 x 9,5 mm
  • Dimensioni scanalatura a T posteriore
    7,1 x 14,2 x 9 mm
  • Peso
    48 kg
• Battuta per fresa Harvey RF-36-M
  • Dimensioni della battuta
    915 x 113,5 x 91 mm
  • Dimensioni ganasce
    450 x 67 mm
  • Ganasce di regolazione max. Corsa di regolazione delle ganasce
    178 mm
  • Corsa di regolazione fine della battuta
    12,7 mm
  • Corsa di regolazione fine della ganascia pick-up
    6,35 mm
  • Scala
    metrica
  • Regolazione fine della <strong>battuta</strong>
    0,02 mm (1 giro corrisponde a 1 mm di corsa di regolazione)
  • Regolazione fine della <strong>ganascia di presa</strong>
    0,02 mm (1 giro corrisponde a una corsa di regolazione di 1 mm)
  • Ø attacco esterno per tubo di aspirazione
    63,5 mm
  • Ø Attacco interno per tubo di aspirazione
    57,5 mm
  • Compatibile - solo con il Piano di fresatura Harvey RT-800 in acciaio
  • Peso
    9 kg

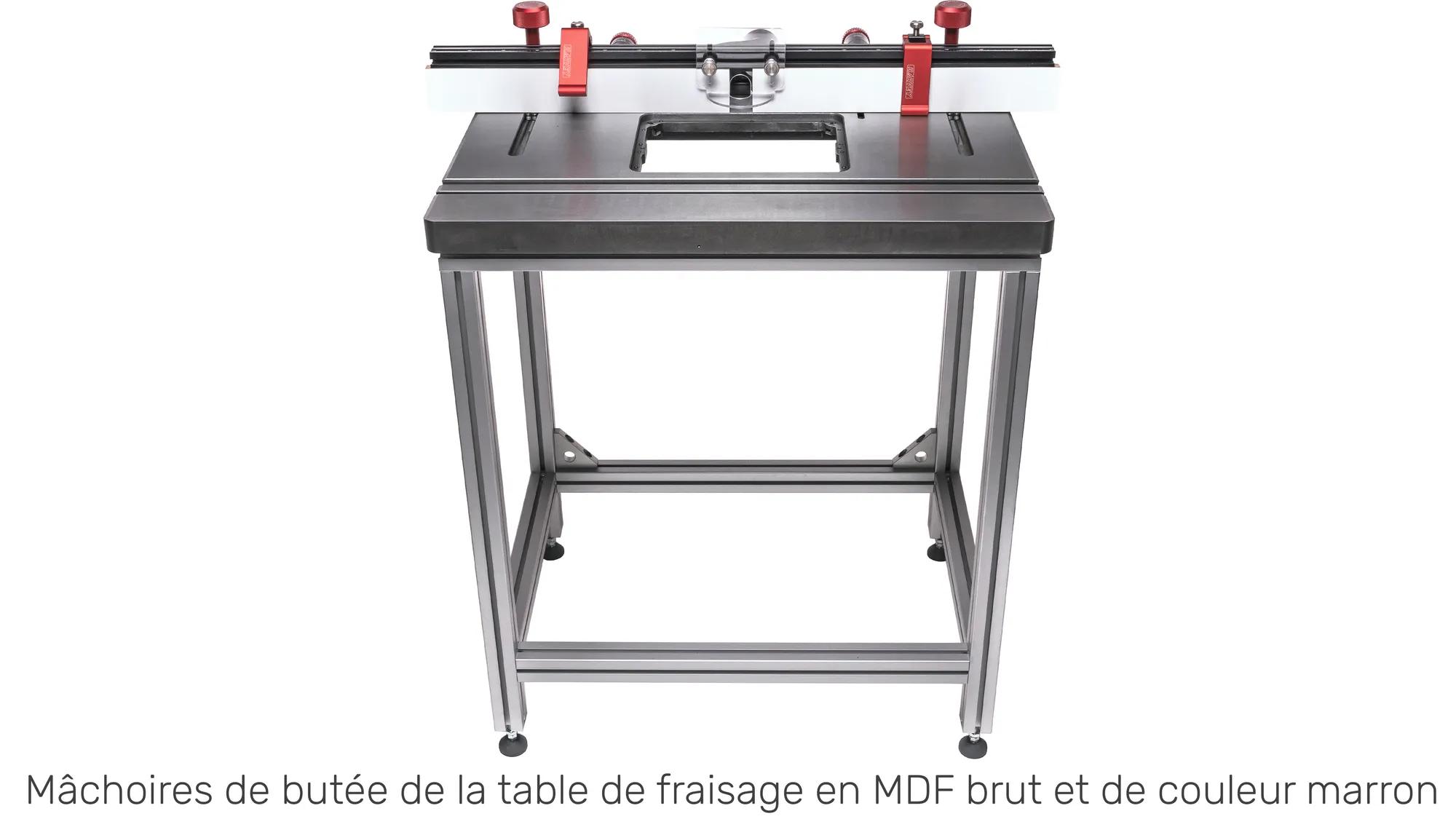

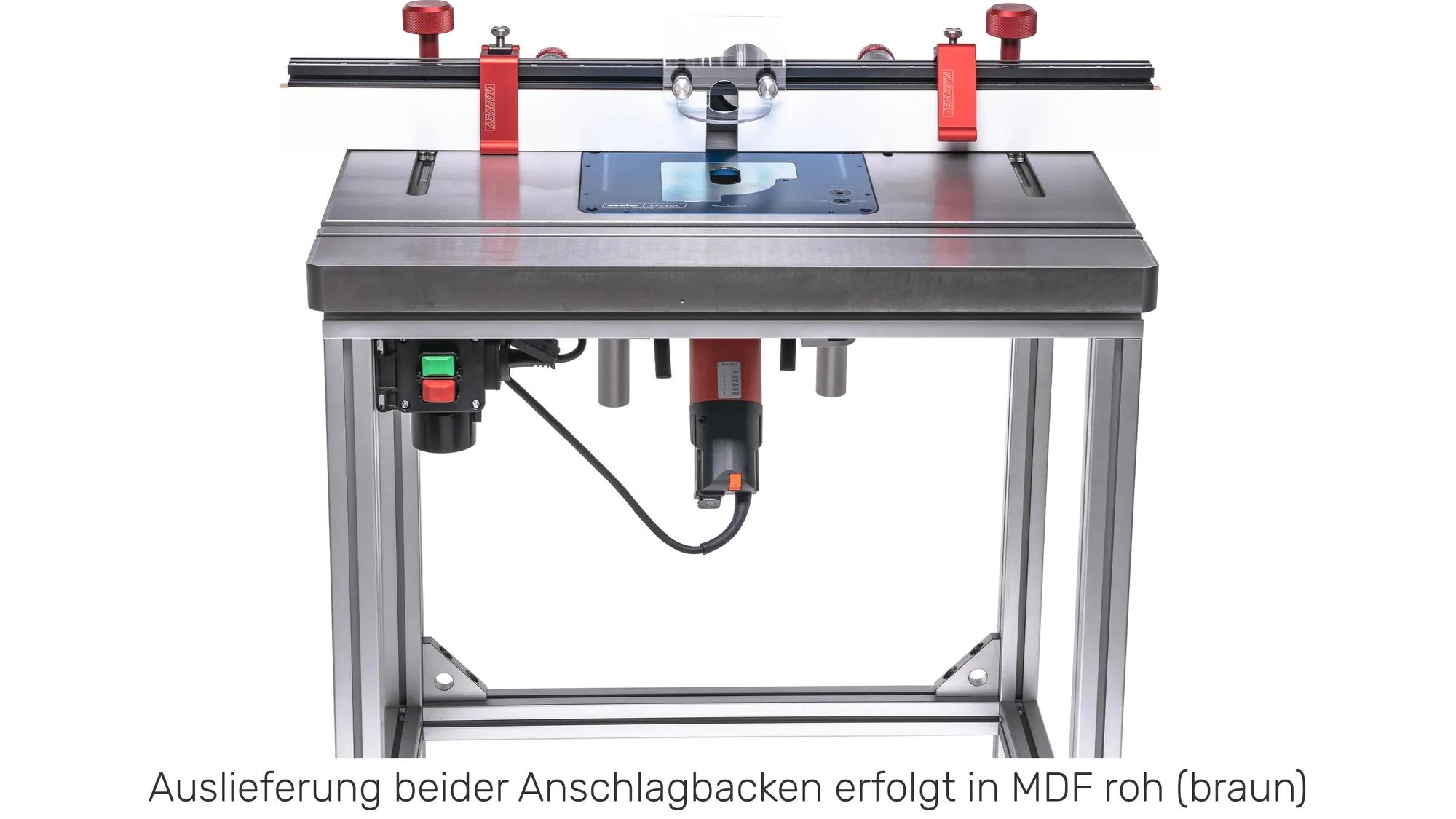

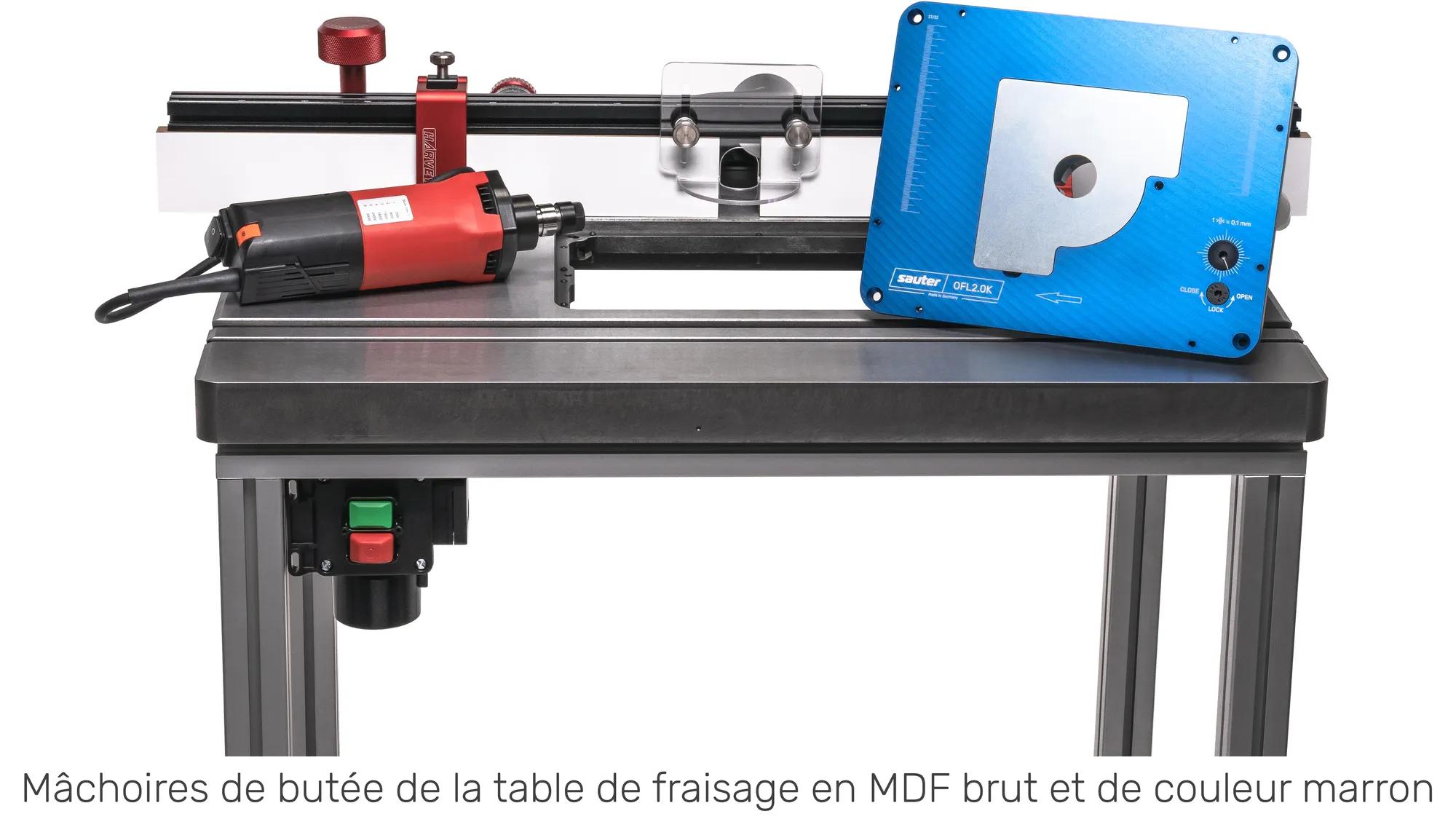

  • Entrambe le ganasce di arresto sono fornite in MDF grezzo (marrone)

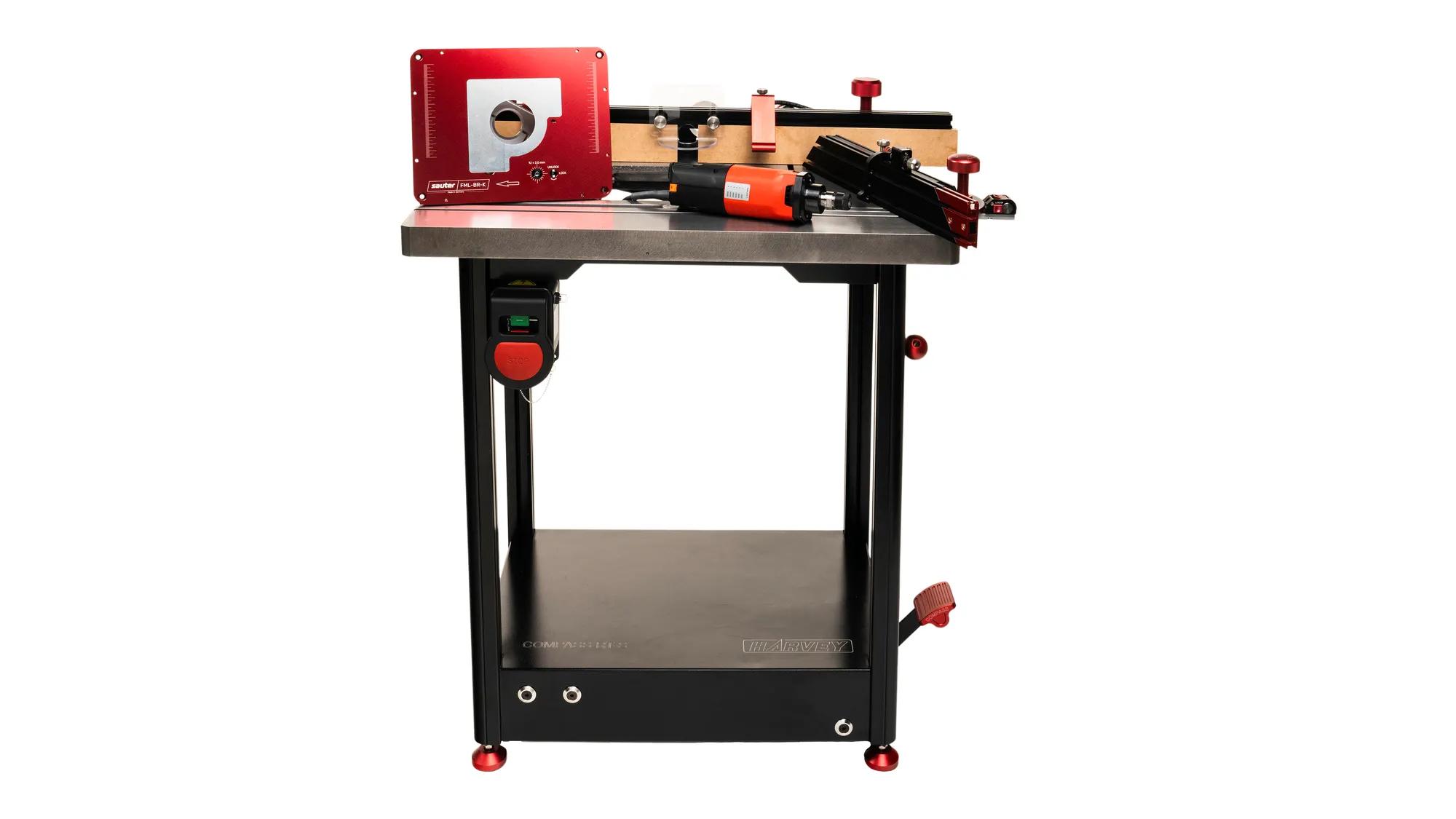

• Base per piano di fresatura Harvey COMPASS RT-S per piano di fresatura Harvey
  • Dimensioni (LxLxA)
    664 x 456 x 852 mm
  • Peso
    19,5 kg
  • Carico massimo
    150 kg Carico massimo: 150 kg
  • Tensione
    230V
  • Lunghezza cavo
    1,70 m
  • Utilizzo massimo
    12 A Utilizzo: 12 A
  • Capacità di carico molto elevata
  • Superficie nera per un aspetto più attraente
  • interruttore di sicurezza incluso
• Arresto angolare regolabile Harvey COMPASS MG-36
  • Dimensioni della recinzione (L x A x P)
    500 (915) x 66,5 x 35 mm
  • Angolo di inclinazione
    +/- 60°
  • Angoli rasterizzati
    -60°, -45°, -22.5°, 0°, 22.5°, 45°, 60°
  • Profilo della guida (L x P x A)
    460 x 19 x 9 mm
  • Regolazione fine di precisione
    0,02 mm
  • Peso
    4,1 kg

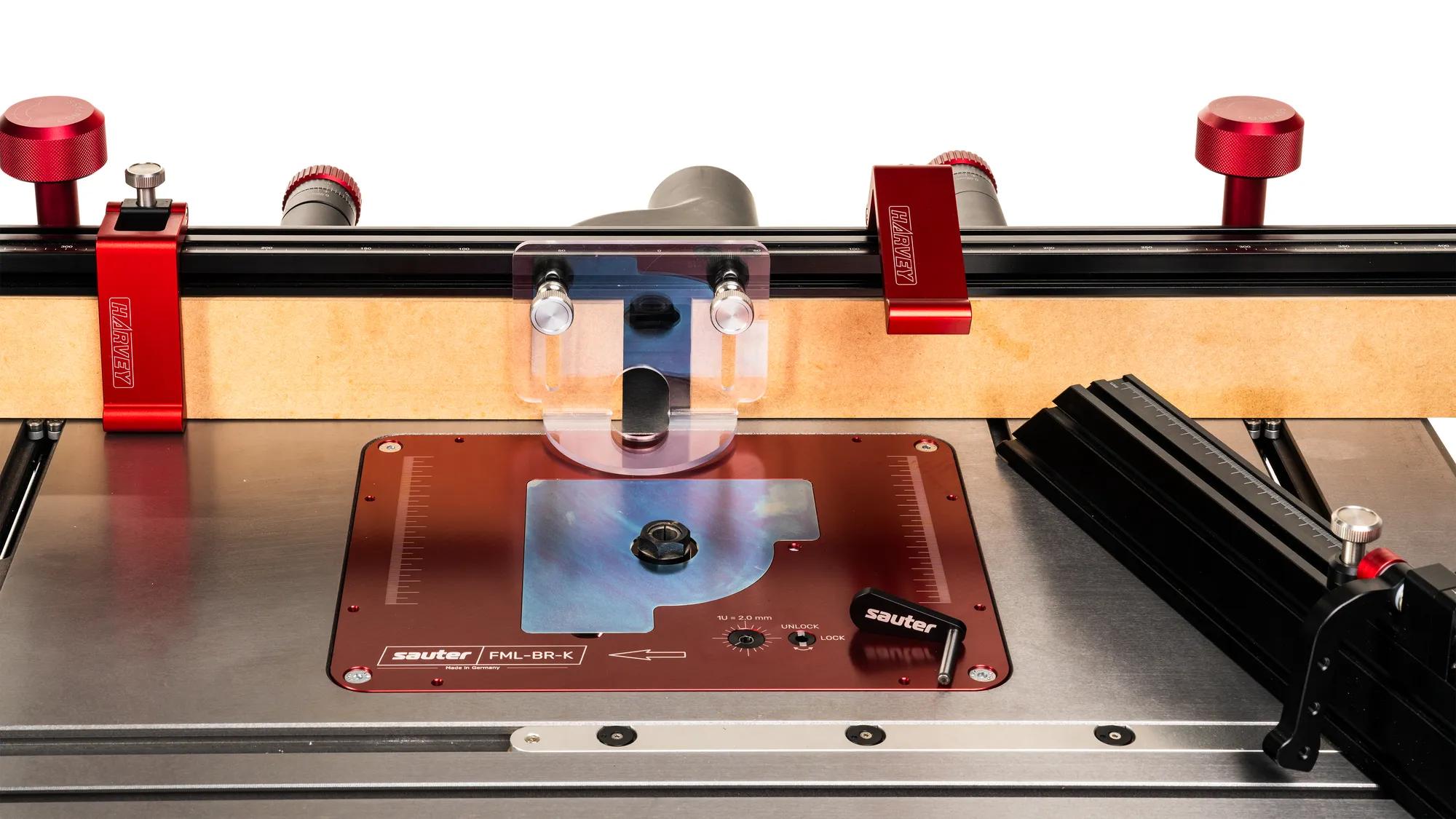

• sollevatore per frese sauter FML-BR-K per motori fresa (versione rossa)
  • Dimensioni della piastra di inserimento
    298 x 235 x 9 mm
  • Raggio d'angolo della piastra di inserimento
    19,05 mm (3/4")
  • Corsa/giro di regolazione dell'altezza
    2 mm
  • Corsa di regolazione massima
    2 mm Corsa di regolazione massima: 100 mm
  • SOLLEVAMENTO der motore fresa (max. esteso)
    240 mm
  • Diametro massimo della fresa
    86 mm Diametro della fresa: 86 mm
  • Peso
    circa 4 kg
  • Ø del collo di serraggio / tolleranze del motore fresa
    43 mm / -0,135 + 0,015
  • Altezza di serraggio richiesta del motore fresa
    20 mm
  • Peso massimo del motore di fresatura Peso massimo del motore fresa
    5 kg
